Lucera Collection · uPVC Windows

When the job calls
for new windows.

uPVC windows for the job that needs tight openings and the numbers to prove it. Fixed, casement, hung, and slider windows in two profile series, built from multi-chamber uPVC with steel reinforcement inside, fusion-welded at the corners, and glazed with insulated Low-E glass in double or triple pane. Every window carries NFRC-certified ratings.

Specified, quoted, and delivered by your SourcePoint dealer.

Featured / Lucera CollectionLucera Collection uPVC double casement window in a wood-grain foil
Double casement window, wood-grain foil
Material
uPVC, steel reinforced
window types and stock sizes
Fixed windowsSized to order
Casement windowsSized to order

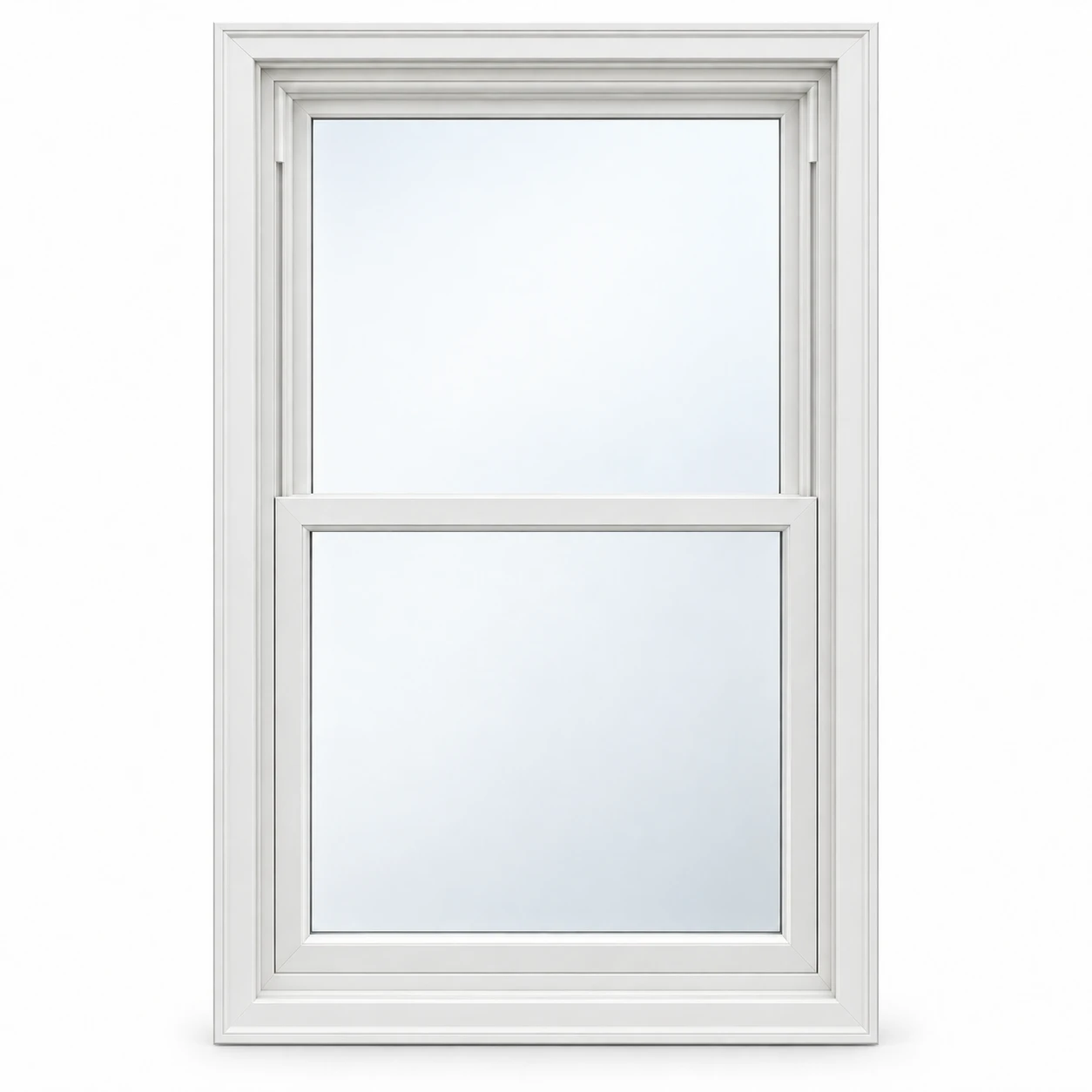

Double hung windowsSized to order

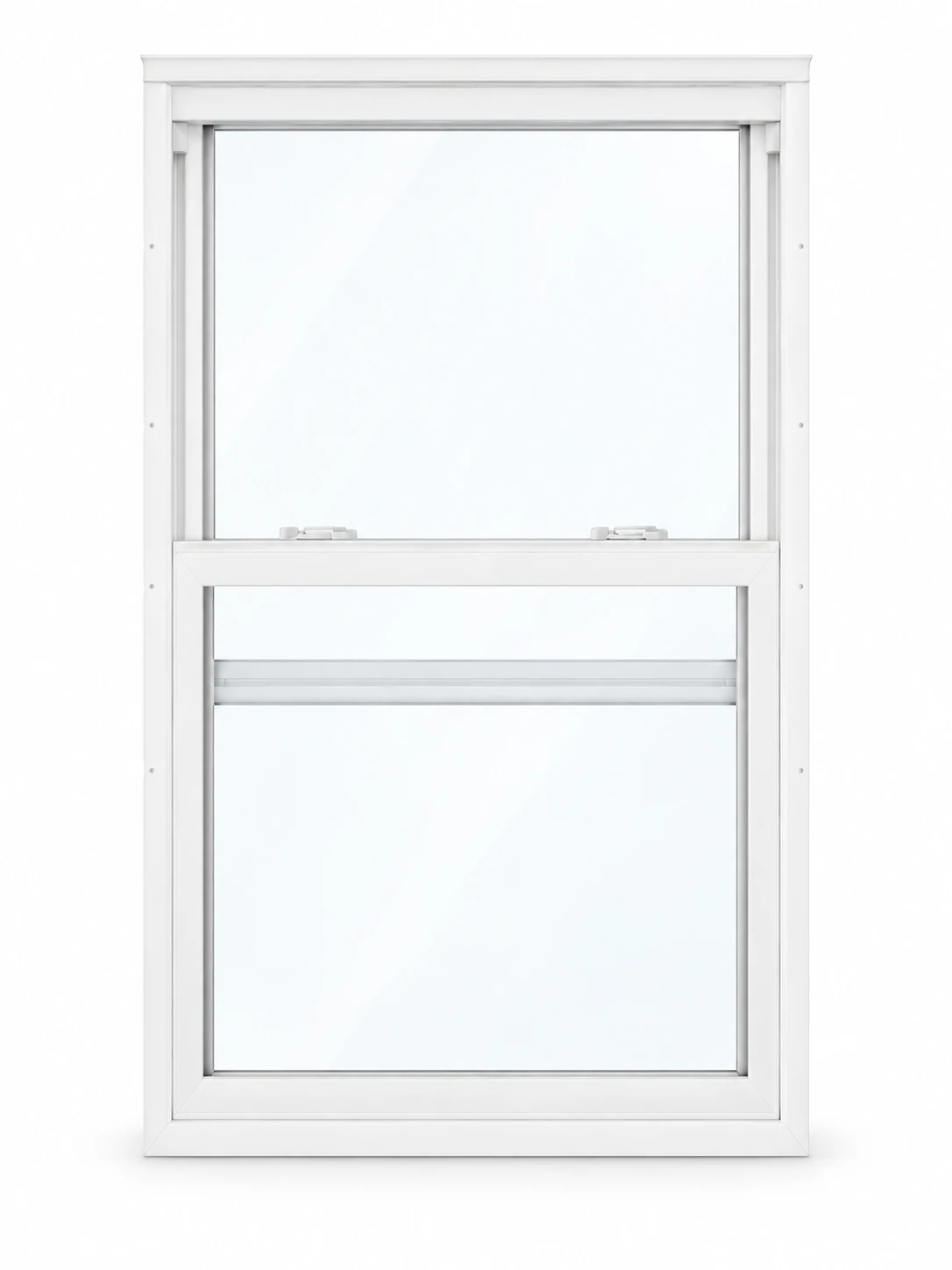

Single hung windowsSized to order

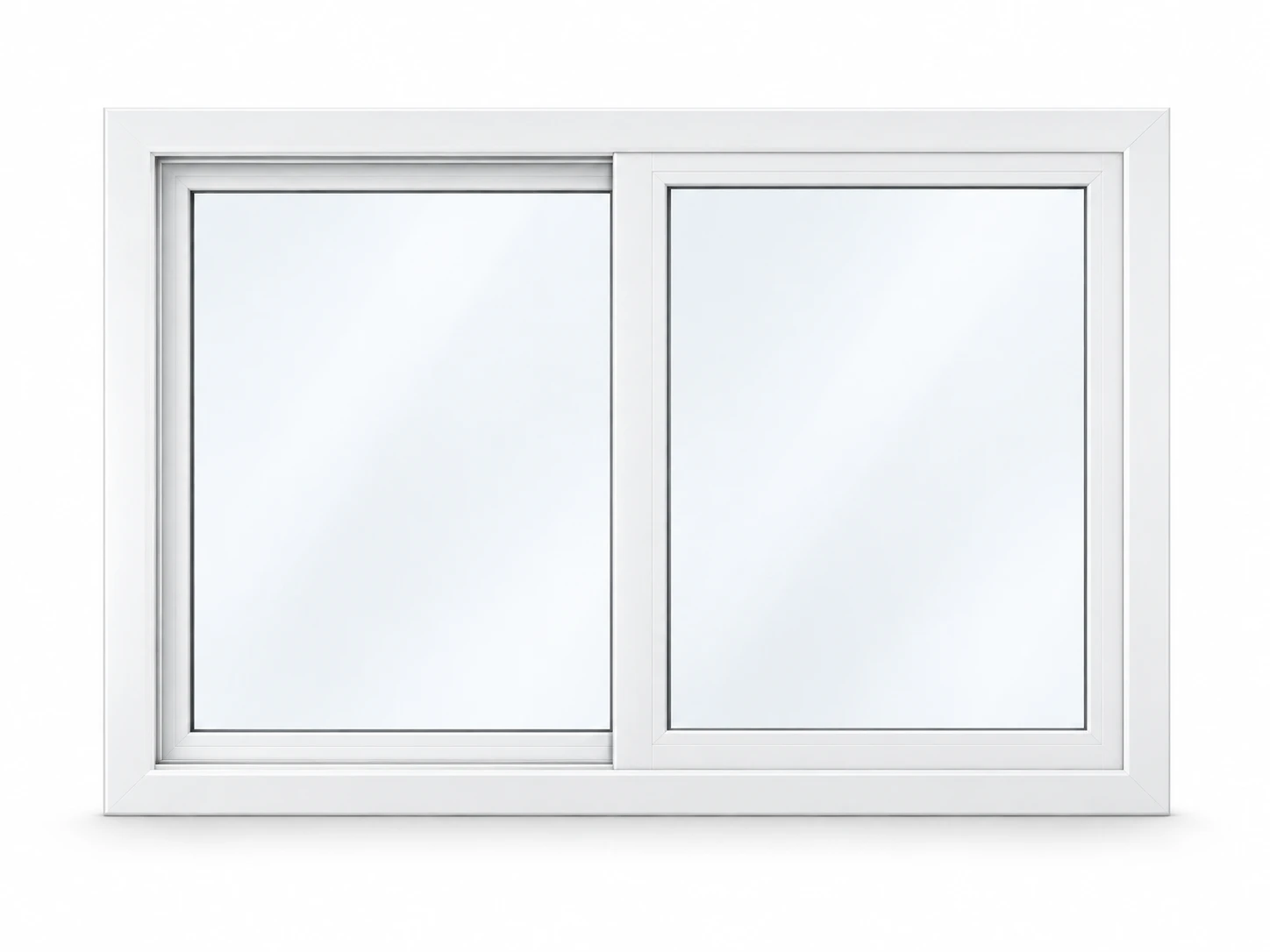

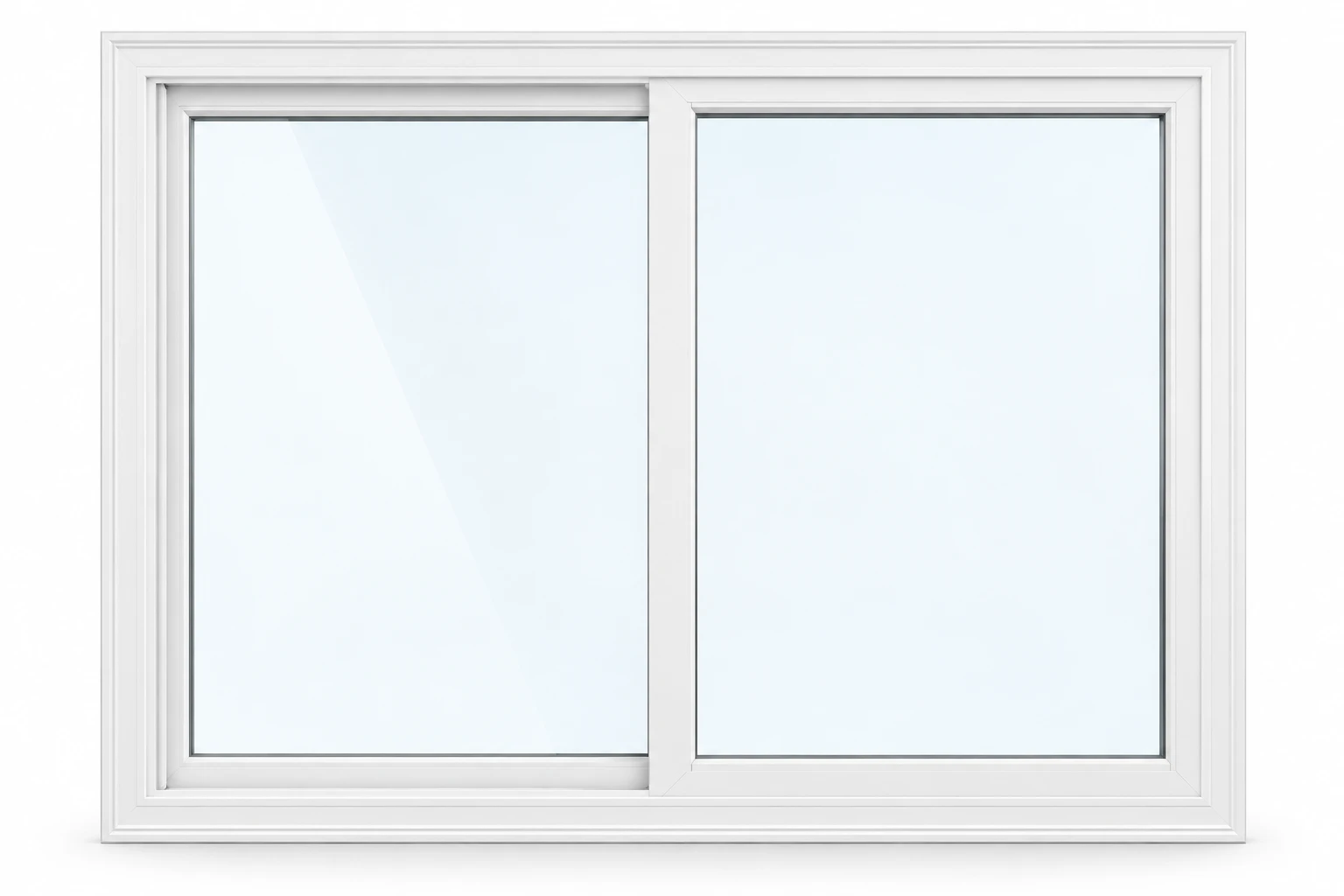

Slider windowsSized to order
Glass
qualitiesDouble or triple pane Low-E
NFRC ratedtypesBy glass package
Finish
qualitiesColor through the uPVCtypesMultiple colors and textures
The Collection

Rated, not described.

Most window pages describe performance. This one shows it: every Lucera Collection window carries NFRC-certified U-factor, solar heat gain, visible transmittance, and condensation resistance, by glass package, straight from the public directory. The architect picks the glass for the climate; the builder shows the inspector the label.

Every window is built from rigid, multi-chamber uPVC profiles with steel reinforcement inside the frame, fusion-welded at the corners into one continuous frame and sash. The chambers limit heat transfer; the steel stiffens the frame, helps it resist deflection, and gives hardware and anchors something to bite. Casements close against continuous compression gaskets with multi-point locking. Windows arrive glazed, with hardware fitted, as one unit for the rough opening. Frame type and screens are quoted per window.

The range runs across two profile series: the 70 Series in fixed and casement, outswing or inswing, and the 82 Series in fixed, double hung, single hung, single slider, and double slider, with double- or triple-pane Low-E glass in every one.

Who asks for it

  • Builders of energy-conscious homes and multifamily projects who need rated windows across the whole elevation, delivered ready to set.
  • Architects specifying to an energy target who want the U-factor and SHGC of each glass package on the page, not in a request.
Inside the window

Seven parts, one welded frame.

An exploded view of a Lucera Collection casement: the hardware, seals, glazing unit, sash, frame, and the steel inside the profile.

Exploded view of a Lucera uPVC casement window: hinge, gasket, spacer, frame and sash, bead, steel lining, and EPDM rubber
01Hinge02Gasket03Spacer04Frame and sash05Bead06Steel lining07EPDM rubber
Built in

What every Lucera Collection window is built with.

Collection-level facts. Series-specific details, including frame depth and glass packages, are on each window page and spec sheet.

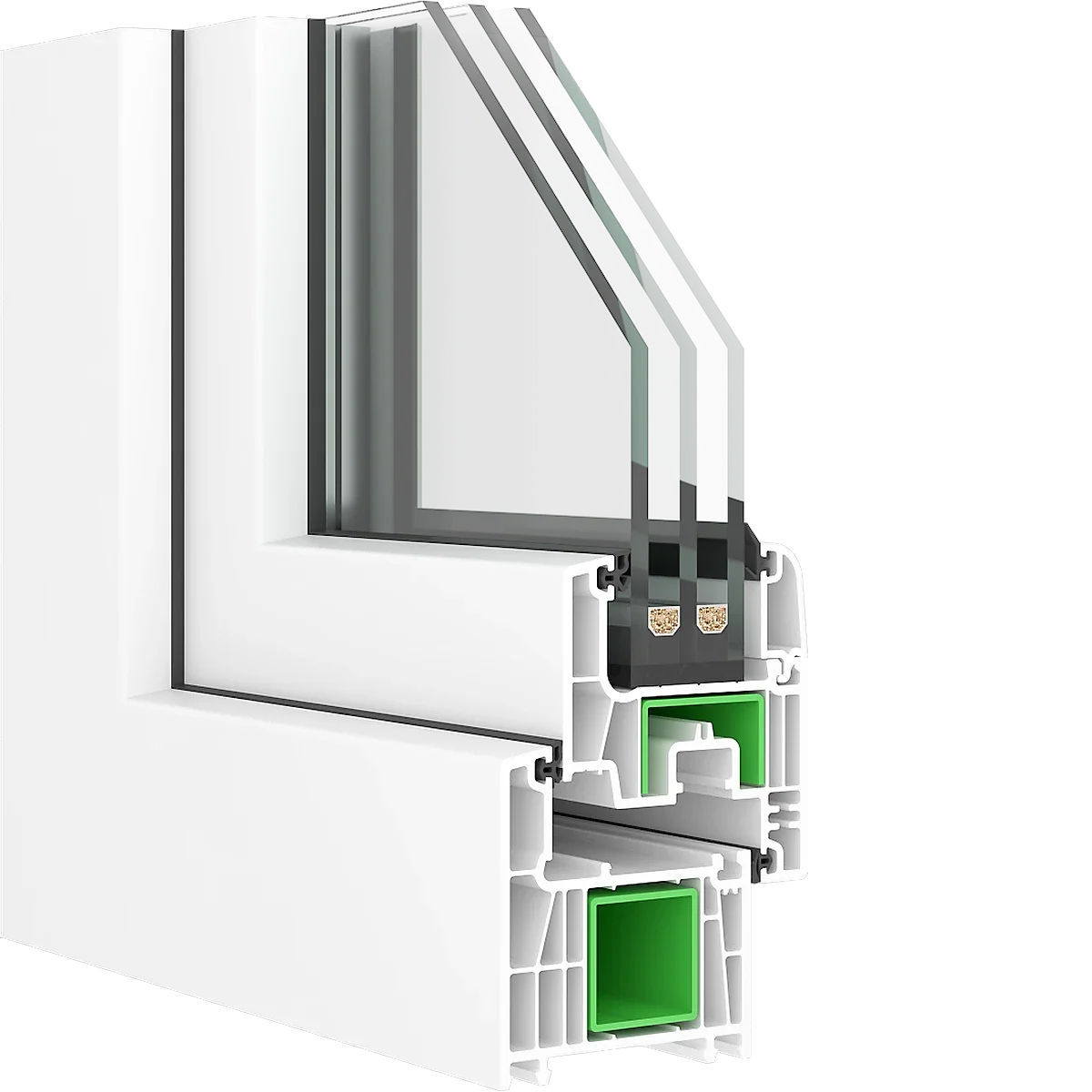

Multi-chamber uPVC, steel inside

Rigid uPVC profiles with separate internal chambers that limit heat transfer, and steel reinforcement in the frame that stiffens it, helps resist deflection, and anchors hardware. 70 mm profiles on the 70 Series, 82 mm on the 82 Series.

NFRC-rated, by glass package

Every window is certified in the NFRC directory by glass package: U-factor, solar heat gain, visible transmittance, and condensation resistance, double or triple pane, with or without grids. The ratings on this page are the certified ones.

Insulated Low-E glass, standard

Every window ships with insulated Low-E glass. Triple pane, argon fill, and a warm-edge spacer are available by glass package; each one is its own NFRC product number. Every package is quoted per window.

Fusion-welded, ready to set

Frame and sash corners are heat-welded into one continuous piece, with fewer joints for air and water to find. The window arrives glazed and hardware-fitted, one unit into the rough opening. Frame type and screens are quoted per window.

Two series, five operations

70 Series fixed and casement; 82 Series fixed, hung, and slider. One profile family across the elevation, so every window matches.

A finish that is the frame

The color runs through the uPVC, so the frame does not need painting and resists rot, moisture, and corrosion. Cleans with soap and water. Available in multiple colors and textures, quoted per window.

Options

Options and prep.

Options are chosen per window and carried on the item code. Glass package and grids set the NFRC ratings; the rated figures for every combination are in the technical documentation below.

Casements are handed and swing out or in by model; the item code carries the hand. Hung and slider windows are not handed: on a single hung the top sash operates, on a single slider one sash operates. Every window is sized to order; frame and rough-opening dimensions are confirmed on the quote.

Colors and textures
Multiple colors and texturesQuoted per window by your SourcePoint dealer.
Grids
None, grids between glass, or simulated divided lite, 3/4" bar. Grids change solar heat gain and visible transmittance; each grid option is rated.Patterns quoted per window.
Glass packages
Double pane (18 to 26 mm units) on both series; triple pane (39 or 42 mm units) on the 70 Series; clear or Low-E; air or argon fill; two spacer types. 14 packages on the 70 Series, 16 on the 82 Series, each with its own NFRC product numbers.Every package is special order, quoted per window. Packages are named as printed on the NFRC report.
Hardware and screens
Specified per window and quoted by your SourcePoint dealer.
Configurations
Fixed · Casement · Double hung · Single hung · Slider70 Series: fixed, outswing and inswing casement. 82 Series: fixed, double hung, single hung, single and double slider.
Nominal stock sizes
Sized to order; every window is quoted by series, operation, and size.
Hand and swing
Casement: outswing (70 Series) or inswing (70 Series), left or right hand. Fixed, hung, slider: none.
Glass
By NFRC glass package; see technical documentation.
Finish
Multiple colors and textures, quoted per window
Jamb depth
70 mm profile on the 70 Series, 82 mm on the 82 Series; frame type quoted per order.
Prep
No bore or backset. Locking hardware and handles are fitted at the factory and ship in the window.Hardware by operation, handle finish, and screens are quoted per window.
In the catalog

Lucera Collection windows.

Every window in the Collection, by series and operation. Ratings are the NFRC-certified range across each window's glass packages; open a window for the full table by glass package.

8 windows

Ratings are NFRC-certified at the standard test size for each operation and do not change with the size you order. Pricing and availability come from your SourcePoint dealer.

Browse all Collections
Technical documentation

NFRC ratings and documents.

Every Lucera Collection window is certified in the NFRC Certified Products Directory. Expand a window for its glass packages and their certified ratings, or download the NFRC Certification Authorization Report for that CPD number.

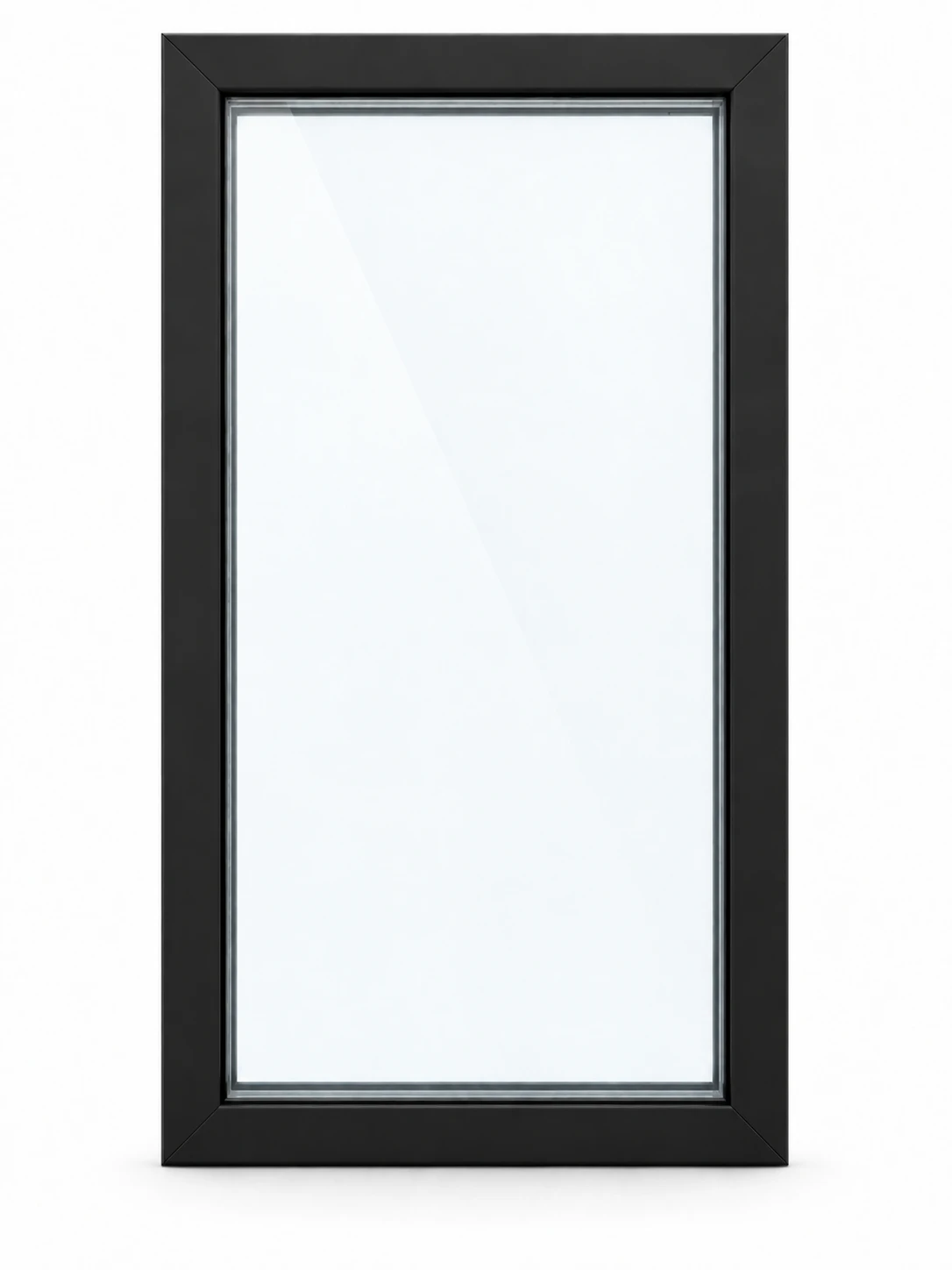

70 Series · FixedSUU-M-1Operator type FIXDExpires 11/19/2030
Glass packagePanesLow-ESpacerGas fillGridsU-factorSHGCVTCondensation ResistanceNFRC product number
Clear / Air / Clear / Air / Clear (5mm/5mm/5mm) 39mm IG3—A1-DAIR (100) · AIR (100)None0.330.530.585600001-00001
3—A1-DAIR (100) · AIR (100)Simulated divided lite0.330.470.525600001-00002
3—A1-DAIR (100) · AIR (100)Grids between glass0.330.470.525600002-00001
3—A1-DAIR (100) · AIR (100)Simulated divided lite0.330.470.525600002-00002
3—TS-DAIR (100) · AIR (100)None0.310.530.586100026-00001
3—TS-DAIR (100) · AIR (100)Simulated divided lite0.310.470.526100026-00002
3—TS-DAIR (100) · AIR (100)Grids between glass0.320.470.526100027-00001
3—TS-DAIR (100) · AIR (100)Simulated divided lite0.320.470.526100027-00002
OptiliteS116 / Air / Clear / Air / Clear (5mm/5mm/5mm) 39mm IG30.076(2)A1-DAIR (100) · AIR (100)None0.260.410.576200003-00001
30.076(2)A1-DAIR (100) · AIR (100)Simulated divided lite0.260.370.516200003-00002
30.076(2)A1-DAIR (100) · AIR (100)Grids between glass0.290.370.516200004-00001
30.076(2)A1-DAIR (100) · AIR (100)Simulated divided lite0.290.370.516200004-00002
30.076(2)TS-DAIR (100) · AIR (100)None0.250.410.576700028-00001
30.076(2)TS-DAIR (100) · AIR (100)Simulated divided lite0.250.370.516700028-00002
30.076(2)TS-DAIR (100) · AIR (100)Grids between glass0.270.370.516700029-00001
30.076(2)TS-DAIR (100) · AIR (100)Simulated divided lite0.270.370.516700029-00002
OptiliteS116 / ARG90 / Clear / ARG90 / Clear (5mm/5mm/5mm) 39mm IG30.076(2)A1-DARG (90) · ARG (90)None0.240.410.576300005-00001
30.076(2)A1-DARG (90) · ARG (90)Simulated divided lite0.240.370.516300005-00002
30.076(2)A1-DARG (90) · ARG (90)Grids between glass0.270.370.516300006-00001
30.076(2)A1-DARG (90) · ARG (90)Simulated divided lite0.270.370.516300006-00002
30.076(2)TS-DARG (90) · ARG (90)None0.220.410.576900030-00001
30.076(2)TS-DARG (90) · ARG (90)Simulated divided lite0.220.370.516900030-00002
30.076(2)TS-DARG (90) · ARG (90)Grids between glass0.250.370.516900031-00001
30.076(2)TS-DARG (90) · ARG (90)Simulated divided lite0.250.370.516900031-00002
OptiliteS116 / ARG90 / Clear / ARG90 / OptiliteS116 (5mm/5mm/5mm) 39mm IG30.076(2), 0.076(5)A1-DARG (90) · ARG (90)None0.190.380.566500007-00001
30.076(2), 0.076(5)A1-DARG (90) · ARG (90)Simulated divided lite0.190.340.506500007-00002
30.076(2), 0.076(5)A1-DARG (90) · ARG (90)Grids between glass0.230.340.506500008-00001
30.076(2), 0.076(5)A1-DARG (90) · ARG (90)Simulated divided lite0.230.340.506500008-00002
30.076(2), 0.076(5)TS-DARG (90) · ARG (90)None0.180.380.567100032-00001
30.076(2), 0.076(5)TS-DARG (90) · ARG (90)Simulated divided lite0.180.340.507100032-00002
30.076(2), 0.076(5)TS-DARG (90) · ARG (90)Grids between glass0.220.340.507100033-00001
30.076(2), 0.076(5)TS-DARG (90) · ARG (90)Simulated divided lite0.220.340.507100033-00002
Clear / Air / Clear / Air / Clear (6mm/6mm/6mm) 42mm IG3—A1-DAIR (100) · AIR (100)None0.330.540.585600009-00001
3—A1-DAIR (100) · AIR (100)Simulated divided lite0.330.480.525600009-00002
3—A1-DAIR (100) · AIR (100)Grids between glass0.330.480.525600010-00001
3—A1-DAIR (100) · AIR (100)Simulated divided lite0.330.480.525600010-00002
3—TS-DAIR (100) · AIR (100)None0.310.540.586100034-00001
3—TS-DAIR (100) · AIR (100)Simulated divided lite0.310.480.526100034-00002
3—TS-DAIR (100) · AIR (100)Grids between glass0.310.480.526100035-00001
3—TS-DAIR (100) · AIR (100)Simulated divided lite0.310.480.526100035-00002
OptisolarD80 / Air / Clear / Air / Clear (6mm/6mm/6mm) 42mm IG30.072(2)A1-DAIR (100) · AIR (100)None0.260.280.506200011-00001
30.072(2)A1-DAIR (100) · AIR (100)Simulated divided lite0.260.250.456200011-00002
30.072(2)A1-DAIR (100) · AIR (100)Grids between glass0.280.250.456200012-00001
30.072(2)A1-DAIR (100) · AIR (100)Simulated divided lite0.280.250.456200012-00002
30.072(2)TS-DAIR (100) · AIR (100)None0.250.280.506700036-00001
30.072(2)TS-DAIR (100) · AIR (100)Simulated divided lite0.250.250.456700036-00002
30.072(2)TS-DAIR (100) · AIR (100)Grids between glass0.270.250.456700037-00001
30.072(2)TS-DAIR (100) · AIR (100)Simulated divided lite0.270.250.456700037-00002
OptisolarD80 / ARG90 / Clear / ARG90 / Clear (6mm/6mm/6mm) 42mm IG30.072(2)A1-DARG (90) · ARG (90)None0.240.280.506300013-00001
30.072(2)A1-DARG (90) · ARG (90)Simulated divided lite0.240.250.456300013-00002
30.072(2)A1-DARG (90) · ARG (90)Grids between glass0.270.250.456300014-00001
30.072(2)A1-DARG (90) · ARG (90)Simulated divided lite0.270.250.456300014-00002
30.072(2)TS-DARG (90) · ARG (90)None0.220.280.506900038-00001
30.072(2)TS-DARG (90) · ARG (90)Simulated divided lite0.220.250.456900038-00002
30.072(2)TS-DARG (90) · ARG (90)Grids between glass0.250.250.456900039-00001
30.072(2)TS-DARG (90) · ARG (90)Simulated divided lite0.250.250.456900039-00002
OptisolarD80 / ARG90 / Clear / ARG90 / OptisolarD80 (6mm/6mm/6mm) 42mm IG30.072(2), 0.072(5)A1-DARG (90) · ARG (90)None0.190.260.436400015-00001
30.072(2), 0.072(5)A1-DARG (90) · ARG (90)Simulated divided lite0.190.230.396400015-00002
30.072(2), 0.072(5)A1-DARG (90) · ARG (90)Grids between glass0.230.230.396400016-00001
30.072(2), 0.072(5)A1-DARG (90) · ARG (90)Simulated divided lite0.230.230.396400016-00002
30.072(2), 0.072(5)TS-DARG (90) · ARG (90)None0.180.260.437000040-00001
30.072(2), 0.072(5)TS-DARG (90) · ARG (90)Simulated divided lite0.180.230.397000040-00002
30.072(2), 0.072(5)TS-DARG (90) · ARG (90)Grids between glass0.220.230.397000041-00001
30.072(2), 0.072(5)TS-DARG (90) · ARG (90)Simulated divided lite0.220.230.397000041-00002
Clear / Air / Clear (5mm/5mm) 26mm IG2—A1-DAIR (100)None0.450.590.644400017-00001
2—A1-DAIR (100)Grids between glass0.450.530.574400017-00002
2—A1-DAIR (100)Simulated divided lite0.450.530.574400017-00003
2—TS-DAIR (100)None0.440.590.644600042-00001
2—TS-DAIR (100)Grids between glass0.440.530.574600042-00002
2—TS-DAIR (100)Simulated divided lite0.440.530.574600042-00003
OptiliteS116 / Air / Clear (5mm/5mm) 26mm IG20.076(2)A1-DAIR (100)None0.330.450.635300018-00001
20.076(2)A1-DAIR (100)Grids between glass0.330.410.565300018-00002
20.076(2)A1-DAIR (100)Simulated divided lite0.330.410.565300018-00003
20.076(2)TS-DAIR (100)None0.320.450.635700043-00001
20.076(2)TS-DAIR (100)Grids between glass0.320.410.565700043-00002
20.076(2)TS-DAIR (100)Simulated divided lite0.320.410.565700043-00003
OptiliteS116 / ARG90 / Clear (5mm/5mm) 26mm IG20.076(2)A1-DARG (90)None0.300.450.635600019-00001
20.076(2)A1-DARG (90)Grids between glass0.300.410.565600019-00002
20.076(2)A1-DARG (90)Simulated divided lite0.300.410.565600019-00003
20.076(2)TS-DARG (90)None0.280.450.636100044-00001
20.076(2)TS-DARG (90)Grids between glass0.280.410.566100044-00002
20.076(2)TS-DARG (90)Simulated divided lite0.280.410.566100044-00003
Clear / Air / Clear (6mm/6mm) 26mm IG2—A1-DAIR (100)None0.450.600.644400020-00001
2—A1-DAIR (100)Simulated divided lite0.450.540.574400020-00002
2—A1-DAIR (100)Grids between glass0.450.540.574400021-00001
2—A1-DAIR (100)Simulated divided lite0.450.540.574400021-00002
2—TS-DAIR (100)None0.440.600.644600045-00001
2—TS-DAIR (100)Simulated divided lite0.440.540.574600045-00002
2—TS-DAIR (100)Grids between glass0.440.540.574600046-00001
2—TS-DAIR (100)Simulated divided lite0.440.540.574600046-00002
OptisolarD80 / Air / Clear (6mm/6mm) 26mm IG20.072(2)A1-DAIR (100)None0.330.300.555200022-00001
20.072(2)A1-DAIR (100)Simulated divided lite0.330.270.495200022-00002
20.072(2)A1-DAIR (100)Grids between glass0.370.270.495200023-00001
20.072(2)A1-DAIR (100)Simulated divided lite0.370.270.495200023-00002
20.072(2)TS-DAIR (100)None0.310.300.555700047-00001
20.072(2)TS-DAIR (100)Simulated divided lite0.310.270.495700047-00002
20.072(2)TS-DAIR (100)Grids between glass0.360.270.495700048-00001
20.072(2)TS-DAIR (100)Simulated divided lite0.360.270.495700048-00002
OptisolarD80 / ARG90 / Clear (6mm/6mm) 26mm IG20.072(2)A1-DARG (90)None0.290.300.555500024-00001
20.072(2)A1-DARG (90)Simulated divided lite0.290.270.495500024-00002
20.072(2)A1-DARG (90)Grids between glass0.340.270.495500025-00001
20.072(2)A1-DARG (90)Simulated divided lite0.340.270.495500025-00002
20.072(2)TS-DARG (90)None0.280.300.556000049-00001
20.072(2)TS-DARG (90)Simulated divided lite0.280.270.496000049-00002
20.072(2)TS-DARG (90)Grids between glass0.330.270.496000050-00001
20.072(2)TS-DARG (90)Simulated divided lite0.330.270.496000050-00002

Glass packages are listed as printed on the NFRC Certification Authorization Report.

Download the NFRC report (PDF)
70 Series · Outswing casementSUU-M-2Operator type CSSVExpires 11/12/2030
Glass packagePanesLow-ESpacerGas fillGridsU-factorSHGCVTCondensation ResistanceNFRC product number
Clear / Air / Clear / Air / Clear (5mm/5mm/5mm) 39mm IG3—A1-DAIR (100) · AIR (100)None0.330.370.405400001-00001
3—A1-DAIR (100) · AIR (100)Simulated divided lite0.330.330.365400001-00002
3—A1-DAIR (100) · AIR (100)Grids between glass0.330.330.365400002-00001
3—A1-DAIR (100) · AIR (100)Simulated divided lite0.330.330.365400002-00002
3—TS-DAIR (100) · AIR (100)None0.310.370.405900026-00001
3—TS-DAIR (100) · AIR (100)Simulated divided lite0.310.330.365900026-00002
3—TS-DAIR (100) · AIR (100)Grids between glass0.310.330.365900027-00001
3—TS-DAIR (100) · AIR (100)Simulated divided lite0.310.330.365900027-00002
OptiliteS116 / Air / Clear / Air / Clear (5mm/5mm/5mm) 39mm IG30.076(2)A1-DAIR (100) · AIR (100)None0.290.290.395900003-00001
30.076(2)A1-DAIR (100) · AIR (100)Simulated divided lite0.290.260.355900003-00002
30.076(2)A1-DAIR (100) · AIR (100)Grids between glass0.300.260.355900004-00001
30.076(2)A1-DAIR (100) · AIR (100)Simulated divided lite0.300.260.355900004-00002
30.076(2)TS-DAIR (100) · AIR (100)None0.270.290.396400028-00001
30.076(2)TS-DAIR (100) · AIR (100)Simulated divided lite0.270.260.356400028-00002
30.076(2)TS-DAIR (100) · AIR (100)Grids between glass0.280.260.356400029-00001
30.076(2)TS-DAIR (100) · AIR (100)Simulated divided lite0.280.260.356400029-00002
OptiliteS116 / ARG90 / Clear / ARG90 / Clear (5mm/5mm/5mm) 39mm IG30.076(2)A1-DARG (90) · ARG (90)None0.270.290.396000005-00001
30.076(2)A1-DARG (90) · ARG (90)Simulated divided lite0.270.260.356000005-00002
30.076(2)A1-DARG (90) · ARG (90)Grids between glass0.290.260.356000006-00001
30.076(2)A1-DARG (90) · ARG (90)Simulated divided lite0.290.260.356000006-00002
30.076(2)TS-DARG (90) · ARG (90)None0.250.290.396700030-00001
30.076(2)TS-DARG (90) · ARG (90)Simulated divided lite0.250.260.356700030-00002
30.076(2)TS-DARG (90) · ARG (90)Grids between glass0.270.260.356700031-00001
30.076(2)TS-DARG (90) · ARG (90)Simulated divided lite0.270.260.356700031-00002
OptiliteS116 / ARG90 / Clear / ARG90 / OptiliteS116 (5mm/5mm/5mm) 39mm IG30.076(2), 0.076(5)A1-DARG (90) · ARG (90)None0.240.270.386400007-00001
30.076(2), 0.076(5)A1-DARG (90) · ARG (90)Simulated divided lite0.240.240.346400007-00002
30.076(2), 0.076(5)A1-DARG (90) · ARG (90)Grids between glass0.260.240.346400008-00001
30.076(2), 0.076(5)A1-DARG (90) · ARG (90)Simulated divided lite0.260.240.346400008-00002
30.076(2), 0.076(5)TS-DARG (90) · ARG (90)None0.220.270.387200032-00001
30.076(2), 0.076(5)TS-DARG (90) · ARG (90)Simulated divided lite0.220.240.347200032-00002
30.076(2), 0.076(5)TS-DARG (90) · ARG (90)Grids between glass0.240.240.347200033-00001
30.076(2), 0.076(5)TS-DARG (90) · ARG (90)Simulated divided lite0.240.240.347200033-00002
Clear / Air / Clear / Air / Clear (6mm/6mm/6mm) 42mm IG3—A1-DAIR (100) · AIR (100)None0.330.380.405400009-00001
3—A1-DAIR (100) · AIR (100)Simulated divided lite0.330.340.365400009-00002
3—A1-DAIR (100) · AIR (100)Grids between glass0.330.340.365400010-00001
3—A1-DAIR (100) · AIR (100)Simulated divided lite0.330.340.365400010-00002
3—TS-DAIR (100) · AIR (100)None0.310.380.405900034-00001
3—TS-DAIR (100) · AIR (100)Simulated divided lite0.310.340.365900034-00002
3—TS-DAIR (100) · AIR (100)Grids between glass0.310.340.365900035-00001
3—TS-DAIR (100) · AIR (100)Simulated divided lite0.310.340.365900035-00002
OptisolarD80 / Air / Clear / Air / Clear (6mm/6mm/6mm) 42mm IG30.072(2)A1-DAIR (100) · AIR (100)None0.290.200.355900011-00001
30.072(2)A1-DAIR (100) · AIR (100)Simulated divided lite0.290.180.315900011-00002
30.072(2)A1-DAIR (100) · AIR (100)Grids between glass0.300.180.315900012-00001
30.072(2)A1-DAIR (100) · AIR (100)Simulated divided lite0.300.180.315900012-00002
30.072(2)TS-DAIR (100) · AIR (100)None0.270.200.356500036-00001
30.072(2)TS-DAIR (100) · AIR (100)Simulated divided lite0.270.180.316500036-00002
30.072(2)TS-DAIR (100) · AIR (100)Grids between glass0.280.180.316500037-00001
30.072(2)TS-DAIR (100) · AIR (100)Simulated divided lite0.280.180.316500037-00002
OptisolarD80 / ARG90 / Clear / ARG90 / Clear (6mm/6mm/6mm) 42mm IG30.072(2)A1-DARG (90) · ARG (90)None0.270.200.356100013-00001
30.072(2)A1-DARG (90) · ARG (90)Simulated divided lite0.270.180.316100013-00002
30.072(2)A1-DARG (90) · ARG (90)Grids between glass0.290.180.316100014-00001
30.072(2)A1-DARG (90) · ARG (90)Simulated divided lite0.290.180.316100014-00002
30.072(2)TS-DARG (90) · ARG (90)None0.250.200.356700038-00001
30.072(2)TS-DARG (90) · ARG (90)Simulated divided lite0.250.180.316700038-00002
30.072(2)TS-DARG (90) · ARG (90)Grids between glass0.270.180.316700039-00001
30.072(2)TS-DARG (90) · ARG (90)Simulated divided lite0.270.180.316700039-00002
OptisolarD80 / ARG90 / Clear / ARG90 / OptisolarD80 (6mm/6mm/6mm) 42mm IG30.072(2), 0.072(5)A1-DARG (90) · ARG (90)None0.240.180.306400015-00001
30.072(2), 0.072(5)A1-DARG (90) · ARG (90)Simulated divided lite0.240.170.276400015-00002
30.072(2), 0.072(5)A1-DARG (90) · ARG (90)Grids between glass0.270.170.276400016-00001
30.072(2), 0.072(5)A1-DARG (90) · ARG (90)Simulated divided lite0.270.170.276400016-00002
30.072(2), 0.072(5)TS-DARG (90) · ARG (90)None0.220.180.307100040-00001
30.072(2), 0.072(5)TS-DARG (90) · ARG (90)Simulated divided lite0.220.170.277100040-00002
30.072(2), 0.072(5)TS-DARG (90) · ARG (90)Grids between glass0.240.170.277100041-00001
30.072(2), 0.072(5)TS-DARG (90) · ARG (90)Simulated divided lite0.240.170.277100041-00002
Clear / Air / Clear (5mm/5mm) 26mm IG2—A1-DAIR (100)None0.420.410.444200017-00001
2—A1-DAIR (100)Grids between glass0.420.370.394200017-00002
2—A1-DAIR (100)Simulated divided lite0.420.370.394200017-00003
2—TS-DAIR (100)None0.400.410.444500042-00001
2—TS-DAIR (100)Grids between glass0.400.370.394500042-00002
2—TS-DAIR (100)Simulated divided lite0.400.370.394500042-00003
OptiliteS116 / Air / Clear (5mm/5mm) 26mm IG20.076(2)A1-DAIR (100)None0.340.320.435100018-00001
20.076(2)A1-DAIR (100)Grids between glass0.340.290.395100018-00002
20.076(2)A1-DAIR (100)Simulated divided lite0.340.290.395100018-00003
20.076(2)TS-DAIR (100)None0.320.320.435500043-00001
20.076(2)TS-DAIR (100)Grids between glass0.320.290.395500043-00002
20.076(2)TS-DAIR (100)Simulated divided lite0.320.290.395500043-00003
OptiliteS116 / ARG90 / Clear (5mm/5mm) 26mm IG20.076(2)A1-DARG (90)None0.320.320.435300019-00001
20.076(2)A1-DARG (90)Grids between glass0.320.290.395300019-00002
20.076(2)A1-DARG (90)Simulated divided lite0.320.290.395300019-00003
20.076(2)TS-DARG (90)None0.300.320.435900044-00001
20.076(2)TS-DARG (90)Grids between glass0.300.290.395900044-00002
20.076(2)TS-DARG (90)Simulated divided lite0.300.290.395900044-00003
Clear / Air / Clear (6mm/6mm) 26mm IG2—A1-DAIR (100)None0.410.420.444200020-00001
2—A1-DAIR (100)Simulated divided lite0.410.380.394200020-00002
2—A1-DAIR (100)Grids between glass0.420.380.394200021-00001
2—A1-DAIR (100)Simulated divided lite0.420.380.394200021-00002
2—TS-DAIR (100)None0.400.420.444500045-00001
2—TS-DAIR (100)Simulated divided lite0.400.380.394500045-00002
2—TS-DAIR (100)Grids between glass0.400.380.394500046-00001
2—TS-DAIR (100)Simulated divided lite0.400.380.394500046-00002
OptisolarD80 / Air / Clear (6mm/6mm) 26mm IG20.072(2)A1-DAIR (100)None0.330.220.385000022-00001
20.072(2)A1-DAIR (100)Simulated divided lite0.330.200.345000022-00002
20.072(2)A1-DAIR (100)Grids between glass0.360.200.345000023-00001
20.072(2)A1-DAIR (100)Simulated divided lite0.360.200.345000023-00002
20.072(2)TS-DAIR (100)None0.320.220.385500047-00001
20.072(2)TS-DAIR (100)Simulated divided lite0.320.200.345500047-00002
20.072(2)TS-DAIR (100)Grids between glass0.340.200.345500048-00001
20.072(2)TS-DAIR (100)Simulated divided lite0.340.200.345500048-00002
OptisolarD80 / ARG90 / Clear (6mm/6mm) 26mm IG20.072(2)A1-DARG (90)None0.310.210.385300024-00001
20.072(2)A1-DARG (90)Simulated divided lite0.310.190.345300024-00002
20.072(2)A1-DARG (90)Grids between glass0.340.190.345300025-00001
20.072(2)A1-DARG (90)Simulated divided lite0.340.190.345300025-00002
20.072(2)TS-DARG (90)None0.300.210.385800049-00001
20.072(2)TS-DARG (90)Simulated divided lite0.300.190.345800049-00002
20.072(2)TS-DARG (90)Grids between glass0.330.190.345800050-00001
20.072(2)TS-DARG (90)Simulated divided lite0.330.190.345800050-00002

Glass packages are listed as printed on the NFRC Certification Authorization Report.

Download the NFRC report (PDF)
70 Series · Inswing casementSUU-M-3Operator type CSSVExpires 11/18/2030
Glass packagePanesLow-ESpacerGas fillGridsU-factorSHGCVTCondensation ResistanceNFRC product number
Clear / Air / Clear / Air / Clear (5mm/5mm/5mm) 39mm IG3—A1-DAIR (100) · AIR (100)None0.320.340.375600001-00001
3—A1-DAIR (100) · AIR (100)Simulated divided lite0.320.310.335600001-00002
3—A1-DAIR (100) · AIR (100)Grids between glass0.320.310.335600002-00001
3—A1-DAIR (100) · AIR (100)Simulated divided lite0.320.310.335600002-00002
3—TS-DAIR (100) · AIR (100)None0.300.340.376000026-00001
3—TS-DAIR (100) · AIR (100)Simulated divided lite0.300.310.336000026-00002
3—TS-DAIR (100) · AIR (100)Grids between glass0.300.310.336000027-00001
3—TS-DAIR (100) · AIR (100)Simulated divided lite0.300.310.336000027-00002
OptiliteS116 / Air / Clear / Air / Clear (5mm/5mm/5mm) 39mm IG30.076(2)A1-DAIR (100) · AIR (100)None0.280.270.366000003-00001
30.076(2)A1-DAIR (100) · AIR (100)Simulated divided lite0.280.240.326000003-00002
30.076(2)A1-DAIR (100) · AIR (100)Grids between glass0.290.240.326000004-00001
30.076(2)A1-DAIR (100) · AIR (100)Simulated divided lite0.290.240.326000004-00002
30.076(2)TS-DAIR (100) · AIR (100)None0.260.270.366600028-00001
30.076(2)TS-DAIR (100) · AIR (100)Simulated divided lite0.260.240.326600028-00002
30.076(2)TS-DAIR (100) · AIR (100)Grids between glass0.270.240.326600029-00001
30.076(2)TS-DAIR (100) · AIR (100)Simulated divided lite0.270.240.326600029-00002
OptiliteS116 / ARG90 / Clear / ARG90 / Clear (5mm/5mm/5mm) 39mm IG30.076(2)A1-DARG (90) · ARG (90)None0.270.270.366200005-00001
30.076(2)A1-DARG (90) · ARG (90)Simulated divided lite0.270.240.326200005-00002
30.076(2)A1-DARG (90) · ARG (90)Grids between glass0.280.240.326200006-00001
30.076(2)A1-DARG (90) · ARG (90)Simulated divided lite0.280.240.326200006-00002
30.076(2)TS-DARG (90) · ARG (90)None0.250.270.366900030-00001
30.076(2)TS-DARG (90) · ARG (90)Simulated divided lite0.250.240.326900030-00002
30.076(2)TS-DARG (90) · ARG (90)Grids between glass0.260.240.326900031-00001
30.076(2)TS-DARG (90) · ARG (90)Simulated divided lite0.260.240.326900031-00002
OptiliteS116 / ARG90 / Clear / ARG90 / OptiliteS116 (5mm/5mm/5mm) 39mm IG30.076(2), 0.076(5)A1-DARG (90) · ARG (90)None0.240.250.356600007-00001
30.076(2), 0.076(5)A1-DARG (90) · ARG (90)Simulated divided lite0.240.230.326600007-00002
30.076(2), 0.076(5)A1-DARG (90) · ARG (90)Grids between glass0.260.230.326600008-00001
30.076(2), 0.076(5)A1-DARG (90) · ARG (90)Simulated divided lite0.260.230.326600008-00002
30.076(2), 0.076(5)TS-DARG (90) · ARG (90)None0.220.250.357300032-00001
30.076(2), 0.076(5)TS-DARG (90) · ARG (90)Simulated divided lite0.220.230.327300032-00002
30.076(2), 0.076(5)TS-DARG (90) · ARG (90)Grids between glass0.240.230.327300033-00001
30.076(2), 0.076(5)TS-DARG (90) · ARG (90)Simulated divided lite0.240.230.327300033-00002
Clear / Air / Clear / Air / Clear (6mm/6mm/6mm) 42mm IG3—A1-DAIR (100) · AIR (100)None0.320.350.375600009-00001
3—A1-DAIR (100) · AIR (100)Simulated divided lite0.320.310.335600009-00002
3—A1-DAIR (100) · AIR (100)Grids between glass0.320.310.335600010-00001
3—A1-DAIR (100) · AIR (100)Simulated divided lite0.320.310.335600010-00002
3—TS-DAIR (100) · AIR (100)None0.300.350.376100034-00001
3—TS-DAIR (100) · AIR (100)Simulated divided lite0.300.310.336100034-00002
3—TS-DAIR (100) · AIR (100)Grids between glass0.310.310.336100035-00001
3—TS-DAIR (100) · AIR (100)Simulated divided lite0.310.310.336100035-00002
OptisolarD80 / Air / Clear / Air / Clear (6mm/6mm/6mm) 42mm IG30.072(2)A1-DAIR (100) · AIR (100)None0.280.180.326100011-00001
30.072(2)A1-DAIR (100) · AIR (100)Simulated divided lite0.280.170.286100011-00002
30.072(2)A1-DAIR (100) · AIR (100)Grids between glass0.290.170.286100012-00001
30.072(2)A1-DAIR (100) · AIR (100)Simulated divided lite0.290.170.286100012-00002
30.072(2)TS-DAIR (100) · AIR (100)None0.260.180.326700036-00001
30.072(2)TS-DAIR (100) · AIR (100)Simulated divided lite0.260.170.286700036-00002
30.072(2)TS-DAIR (100) · AIR (100)Grids between glass0.280.170.286700037-00001
30.072(2)TS-DAIR (100) · AIR (100)Simulated divided lite0.280.170.286700037-00002
OptisolarD80 / ARG90 / Clear / ARG90 / Clear (6mm/6mm/6mm) 42mm IG30.072(2)A1-DARG (90) · ARG (90)None0.270.180.326300013-00001
30.072(2)A1-DARG (90) · ARG (90)Simulated divided lite0.270.170.286300013-00002
30.072(2)A1-DARG (90) · ARG (90)Grids between glass0.280.170.286300014-00001
30.072(2)A1-DARG (90) · ARG (90)Simulated divided lite0.280.170.286300014-00002
30.072(2)TS-DARG (90) · ARG (90)None0.250.180.326900038-00001
30.072(2)TS-DARG (90) · ARG (90)Simulated divided lite0.250.170.286900038-00002
30.072(2)TS-DARG (90) · ARG (90)Grids between glass0.260.170.286900039-00001
30.072(2)TS-DARG (90) · ARG (90)Simulated divided lite0.260.170.286900039-00002
OptisolarD80 / ARG90 / Clear / ARG90 / OptisolarD80 (6mm/6mm/6mm) 42mm IG30.072(2), 0.072(5)A1-DARG (90) · ARG (90)None0.240.170.286600015-00001
30.072(2), 0.072(5)A1-DARG (90) · ARG (90)Simulated divided lite0.240.150.256600015-00002
30.072(2), 0.072(5)A1-DARG (90) · ARG (90)Grids between glass0.260.150.256600016-00001
30.072(2), 0.072(5)A1-DARG (90) · ARG (90)Simulated divided lite0.260.150.256600016-00002
30.072(2), 0.072(5)TS-DARG (90) · ARG (90)None0.220.170.287200040-00001
30.072(2), 0.072(5)TS-DARG (90) · ARG (90)Simulated divided lite0.220.150.257200040-00002
30.072(2), 0.072(5)TS-DARG (90) · ARG (90)Grids between glass0.240.150.257200041-00001
30.072(2), 0.072(5)TS-DARG (90) · ARG (90)Simulated divided lite0.240.150.257200041-00002
Clear / Air / Clear (5mm/5mm) 26mm IG2—A1-DAIR (100)None0.400.380.414300017-00001
2—A1-DAIR (100)Grids between glass0.400.340.364300017-00002
2—A1-DAIR (100)Simulated divided lite0.400.340.364300017-00003
2—TS-DAIR (100)None0.390.380.414500042-00001
2—TS-DAIR (100)Grids between glass0.390.340.364500042-00002
2—TS-DAIR (100)Simulated divided lite0.390.340.364500042-00003
OptiliteS116 / Air / Clear (5mm/5mm) 26mm IG20.076(2)A1-DAIR (100)None0.330.290.405200018-00001
20.076(2)A1-DAIR (100)Grids between glass0.330.270.365200018-00002
20.076(2)A1-DAIR (100)Simulated divided lite0.330.270.365200018-00003
20.076(2)TS-DAIR (100)None0.310.290.405400043-00001
20.076(2)TS-DAIR (100)Grids between glass0.310.270.365400043-00002
20.076(2)TS-DAIR (100)Simulated divided lite0.310.270.365400043-00003
OptiliteS116 / ARG90 / Clear (5mm/5mm) 26mm IG20.076(2)A1-DARG (90)None0.310.290.405500019-00001
20.076(2)A1-DARG (90)Grids between glass0.310.260.365500019-00002
20.076(2)A1-DARG (90)Simulated divided lite0.310.260.365500019-00003
20.076(2)TS-DARG (90)None0.290.290.405700044-00001
20.076(2)TS-DARG (90)Grids between glass0.290.260.365700044-00002
20.076(2)TS-DARG (90)Simulated divided lite0.290.260.365700044-00003
Clear / Air / Clear (6mm/6mm) 26mm IG2—A1-DAIR (100)None0.400.390.414300020-00001
2—A1-DAIR (100)Simulated divided lite0.400.350.364300020-00002
2—A1-DAIR (100)Grids between glass0.400.350.364300021-00001
2—A1-DAIR (100)Simulated divided lite0.400.350.364300021-00002
2—TS-DAIR (100)None0.390.390.414500045-00001
2—TS-DAIR (100)Simulated divided lite0.390.350.364500045-00002
2—TS-DAIR (100)Grids between glass0.390.350.364500046-00001
2—TS-DAIR (100)Simulated divided lite0.390.350.364500046-00002
OptisolarD80 / Air / Clear (6mm/6mm) 26mm IG20.072(2)A1-DAIR (100)None0.320.200.355200022-00001
20.072(2)A1-DAIR (100)Simulated divided lite0.320.180.315200022-00002
20.072(2)A1-DAIR (100)Grids between glass0.350.180.315200023-00001
20.072(2)A1-DAIR (100)Simulated divided lite0.350.180.315200023-00002
20.072(2)TS-DAIR (100)None0.310.200.355500047-00001
20.072(2)TS-DAIR (100)Simulated divided lite0.310.180.315500047-00002
20.072(2)TS-DAIR (100)Grids between glass0.330.180.315500048-00001
20.072(2)TS-DAIR (100)Simulated divided lite0.330.180.315500048-00002
OptisolarD80 / ARG90 / Clear (6mm/6mm) 26mm IG20.072(2)A1-DARG (90)None0.300.200.355500024-00001
20.072(2)A1-DARG (90)Simulated divided lite0.300.180.315500024-00002
20.072(2)A1-DARG (90)Grids between glass0.330.180.315500025-00001
20.072(2)A1-DARG (90)Simulated divided lite0.330.180.315500025-00002
20.072(2)TS-DARG (90)None0.290.200.355900049-00001
20.072(2)TS-DARG (90)Simulated divided lite0.290.180.315900049-00002
20.072(2)TS-DARG (90)Grids between glass0.310.180.315900050-00001
20.072(2)TS-DARG (90)Simulated divided lite0.310.180.315900050-00002

Glass packages are listed as printed on the NFRC Certification Authorization Report.

Download the NFRC report (PDF)

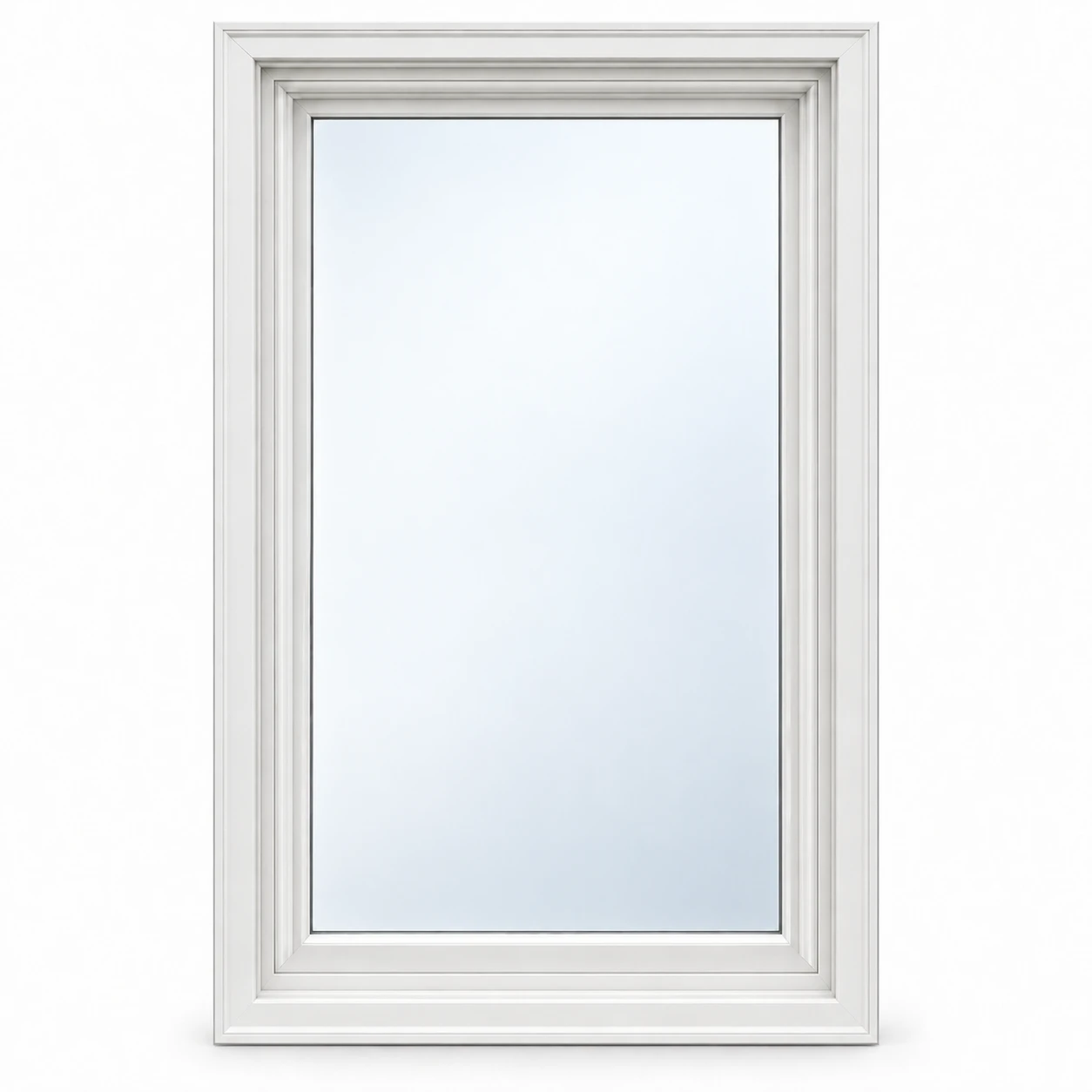

82 Series · FixedSUU-M-4Operator type FIXDExpires 03/07/2031
Glass packagePanesLow-ESpacerGas fillGridsU-factorSHGCVTCondensation ResistanceNFRC product number
S116 / Air / Clear (3mm/3mm) 22mm IG20.057(2)A1-DAIR (100)None0.330.480.655100001-00001
20.057(2)A1-DAIR (100)Simulated divided lite0.330.430.585100001-00002
20.057(2)A1-DAIR (100)Grids between glass0.350.430.585100002-00001
20.057(2)A1-DAIR (100)Simulated divided lite0.350.430.585100002-00002
20.057(2)TS-DAIR (100)None0.320.480.655600033-00001
20.057(2)TS-DAIR (100)Simulated divided lite0.320.430.585600033-00002
20.057(2)TS-DAIR (100)Grids between glass0.340.430.585600034-00001
20.057(2)TS-DAIR (100)Simulated divided lite0.340.430.585600034-00002
S116 / ARG90 / Clear (3mm/3mm) 22mm IG20.057(2)A1-DARG (90)None0.300.480.655300003-00001
20.057(2)A1-DARG (90)Simulated divided lite0.300.430.585300003-00002
20.057(2)A1-DARG (90)Grids between glass0.310.430.585300004-00001
20.057(2)A1-DARG (90)Simulated divided lite0.310.430.585300004-00002
20.057(2)TS-DARG (90)None0.280.480.656000035-00001
20.057(2)TS-DARG (90)Simulated divided lite0.280.430.586000035-00002
20.057(2)TS-DARG (90)Grids between glass0.300.430.586000036-00001
20.057(2)TS-DARG (90)Simulated divided lite0.300.430.586000036-00002
S116 / Air / Clear (5mm/5mm) 22mm IG20.076(2)A1-DAIR (100)None0.330.460.644800005-00001
20.076(2)A1-DAIR (100)Simulated divided lite0.330.410.574800005-00002
20.076(2)A1-DAIR (100)Grids between glass0.390.410.574800006-00001
20.076(2)A1-DAIR (100)Simulated divided lite0.390.410.574800006-00002
20.076(2)TS-DAIR (100)None0.320.460.645400037-00001
20.076(2)TS-DAIR (100)Simulated divided lite0.320.410.575400037-00002
20.076(2)TS-DAIR (100)Grids between glass0.370.410.575300038-00001
20.076(2)TS-DAIR (100)Simulated divided lite0.370.410.575300038-00002
S116 / ARG90 / Clear (5mm/5mm) 22mm IG20.076(2)A1-DARG (90)None0.300.460.645100007-00001
20.076(2)A1-DARG (90)Simulated divided lite0.300.410.575100007-00002
20.076(2)A1-DARG (90)Grids between glass0.350.410.575100008-00001
20.076(2)A1-DARG (90)Simulated divided lite0.350.410.575100008-00002
20.076(2)TS-DARG (90)None0.280.460.645700039-00001
20.076(2)TS-DARG (90)Simulated divided lite0.280.410.575700039-00002
20.076(2)TS-DARG (90)Grids between glass0.330.410.575700040-00001
20.076(2)TS-DARG (90)Simulated divided lite0.330.410.575700040-00002
Clear / Air / Clear (3mm/3mm) 22mm IG2—A1-DAIR (100)None0.460.640.674100009-00001
2—A1-DAIR (100)Simulated divided lite0.460.570.604100009-00002
2—A1-DAIR (100)Grids between glass0.470.570.604100010-00001
2—A1-DAIR (100)Simulated divided lite0.470.570.604100010-00002
2—TS-DAIR (100)None0.450.640.674500041-00001
2—TS-DAIR (100)Simulated divided lite0.450.570.604500041-00002
2—TS-DAIR (100)Grids between glass0.460.570.604500042-00001
2—TS-DAIR (100)Simulated divided lite0.460.570.604500042-00002
Clear / Air / Clear (5mm/5mm) 22mm IG2—A1-DAIR (100)None0.460.600.654000011-00001
2—A1-DAIR (100)Simulated divided lite0.460.540.584000011-00002
2—A1-DAIR (100)Grids between glass0.500.540.584000012-00001
2—A1-DAIR (100)Simulated divided lite0.500.540.584000012-00002
2—TS-DAIR (100)None0.450.600.654400043-00001
2—TS-DAIR (100)Simulated divided lite0.450.540.584400043-00002
2—TS-DAIR (100)Grids between glass0.490.540.584200044-00001
2—TS-DAIR (100)Simulated divided lite0.490.540.584200044-00002
S116 / ARG90 / S116 (3mm/3mm) 22mm IG20.057(2), 0.057(3)A1-DARG (90)None0.290.440.645400013-00001
20.057(2), 0.057(3)A1-DARG (90)Simulated divided lite0.290.400.575400013-00002
20.057(2), 0.057(3)A1-DARG (90)Grids between glass0.300.400.575400014-00001
20.057(2), 0.057(3)A1-DARG (90)Simulated divided lite0.300.400.575400014-00002
20.057(2), 0.057(3)TS-DARG (90)None0.270.440.646100045-00001
20.057(2), 0.057(3)TS-DARG (90)Simulated divided lite0.270.400.576100045-00002
20.057(2), 0.057(3)TS-DARG (90)Grids between glass0.290.400.576100046-00001
20.057(2), 0.057(3)TS-DARG (90)Simulated divided lite0.290.400.576100046-00002
S116 / ARG90 / S116 (5mm/5mm) 22mm IG20.076(2), 0.076(3)A1-DARG (90)None0.290.430.635200015-00001
20.076(2), 0.076(3)A1-DARG (90)Simulated divided lite0.290.390.565200015-00002
20.076(2), 0.076(3)A1-DARG (90)Grids between glass0.340.390.565200016-00001
20.076(2), 0.076(3)A1-DARG (90)Simulated divided lite0.340.390.565200016-00002
20.076(2), 0.076(3)TS-DARG (90)None0.270.430.635800047-00001
20.076(2), 0.076(3)TS-DARG (90)Simulated divided lite0.270.390.565800047-00002
20.076(2), 0.076(3)TS-DARG (90)Grids between glass0.320.390.565800048-00001
20.076(2), 0.076(3)TS-DARG (90)Simulated divided lite0.320.390.565800048-00002
S116 / Air / Clear (3mm/3mm) 18mm IG20.057(2)A1-DAIR (100)None0.320.480.655000017-00001
20.057(2)A1-DAIR (100)Simulated divided lite0.320.430.585000017-00002
20.057(2)A1-DAIR (100)Grids between glass0.380.430.585000018-00001
20.057(2)A1-DAIR (100)Simulated divided lite0.380.430.585000018-00002
20.057(2)TS-DAIR (100)None0.310.480.655400049-00001
20.057(2)TS-DAIR (100)Simulated divided lite0.310.430.585400049-00002
20.057(2)TS-DAIR (100)Grids between glass0.370.430.585200050-00001
20.057(2)TS-DAIR (100)Simulated divided lite0.370.430.585200050-00002
S116 / ARG90 / Clear (3mm/3mm) 18mm IG20.057(2)A1-DARG (90)None0.290.480.655200019-00001
20.057(2)A1-DARG (90)Simulated divided lite0.290.430.585200019-00002
20.057(2)A1-DARG (90)Grids between glass0.340.430.585200020-00001
20.057(2)A1-DARG (90)Simulated divided lite0.340.430.585200020-00002
20.057(2)TS-DARG (90)None0.280.480.655800051-00001
20.057(2)TS-DARG (90)Simulated divided lite0.280.430.585800051-00002
20.057(2)TS-DARG (90)Grids between glass0.330.430.585700052-00001
20.057(2)TS-DARG (90)Simulated divided lite0.330.430.585700052-00002
S116 / Air / Clear (5mm/5mm) 19mm IG20.076(2)A1-DAIR (100)None0.360.460.644600021-00001
20.076(2)A1-DAIR (100)Simulated divided lite0.360.420.574600021-00002
20.076(2)A1-DAIR (100)Grids between glass0.390.420.574600022-00001
20.076(2)A1-DAIR (100)Simulated divided lite0.390.420.574600022-00002
20.076(2)TS-DAIR (100)None0.350.460.645000053-00001
20.076(2)TS-DAIR (100)Simulated divided lite0.350.420.575000053-00002
20.076(2)TS-DAIR (100)Grids between glass0.380.420.575000054-00001
20.076(2)TS-DAIR (100)Simulated divided lite0.380.420.575000054-00002
S116 / ARG90 / Clear (5mm/5mm) 19mm IG20.076(2)A1-DARG (90)None0.310.460.644900023-00001
20.076(2)A1-DARG (90)Simulated divided lite0.310.410.574900023-00002
20.076(2)A1-DARG (90)Grids between glass0.350.410.574900024-00001
20.076(2)A1-DARG (90)Simulated divided lite0.350.410.574900024-00002
20.076(2)TS-DARG (90)None0.300.460.645400055-00001
20.076(2)TS-DARG (90)Simulated divided lite0.300.410.575400055-00002
20.076(2)TS-DARG (90)Grids between glass0.340.410.575400056-00001
20.076(2)TS-DARG (90)Simulated divided lite0.340.410.575400056-00002
Clear / Air / Clear (3mm/3mm) 18mm IG2—A1-DAIR (100)None0.460.640.674100025-00001
2—A1-DAIR (100)Simulated divided lite0.460.570.604100025-00002
2—A1-DAIR (100)Grids between glass0.500.570.604100026-00001
2—A1-DAIR (100)Simulated divided lite0.500.570.604100026-00002
2—TS-DAIR (100)None0.450.640.674300057-00001
2—TS-DAIR (100)Simulated divided lite0.450.570.604300057-00002
2—TS-DAIR (100)Grids between glass0.490.570.604200058-00001
2—TS-DAIR (100)Simulated divided lite0.490.570.604200058-00002
Clear / Air / Clear (5mm/5mm) 19mm IG2—A1-DAIR (100)None0.480.600.653900027-00001
2—A1-DAIR (100)Simulated divided lite0.480.540.583900027-00002
2—A1-DAIR (100)Grids between glass0.500.540.583900028-00001
2—A1-DAIR (100)Simulated divided lite0.500.540.583900028-00002
2—TS-DAIR (100)None0.470.600.654200059-00001
2—TS-DAIR (100)Simulated divided lite0.470.540.584200059-00002
2—TS-DAIR (100)Grids between glass0.490.540.584200060-00001
2—TS-DAIR (100)Simulated divided lite0.490.540.584200060-00002
S116 / ARG90 / S116 (3mm/3mm) 18mm IG20.057(2), 0.057(3)A1-DARG (90)None0.280.440.645300029-00001
20.057(2), 0.057(3)A1-DARG (90)Simulated divided lite0.280.400.575300029-00002
20.057(2), 0.057(3)A1-DARG (90)Grids between glass0.330.400.575300030-00001
20.057(2), 0.057(3)A1-DARG (90)Simulated divided lite0.330.400.575300030-00002
20.057(2), 0.057(3)TS-DARG (90)None0.270.440.645900061-00001
20.057(2), 0.057(3)TS-DARG (90)Simulated divided lite0.270.400.575900061-00002
20.057(2), 0.057(3)TS-DARG (90)Grids between glass0.320.400.575800062-00001
20.057(2), 0.057(3)TS-DARG (90)Simulated divided lite0.320.400.575800062-00002
S116 / ARG90 / S116 (5mm/5mm) 19mm IG20.076(2), 0.076(3)A1-DARG (90)None0.300.430.635000031-00001
20.076(2), 0.076(3)A1-DARG (90)Simulated divided lite0.300.390.565000031-00002
20.076(2), 0.076(3)A1-DARG (90)Grids between glass0.330.390.565000032-00001
20.076(2), 0.076(3)A1-DARG (90)Simulated divided lite0.330.390.565000032-00002
20.076(2), 0.076(3)TS-DARG (90)None0.290.430.635500063-00001
20.076(2), 0.076(3)TS-DARG (90)Simulated divided lite0.290.390.565500063-00002
20.076(2), 0.076(3)TS-DARG (90)Grids between glass0.320.390.565500064-00001
20.076(2), 0.076(3)TS-DARG (90)Simulated divided lite0.320.390.565500064-00002

Glass packages are listed as printed on the NFRC Certification Authorization Report.

Download the NFRC report (PDF)
82 Series · Double hungSUU-M-5Operator type VSDHExpires 11/18/2030
Glass packagePanesLow-ESpacerGas fillGridsU-factorSHGCVTCondensation ResistanceNFRC product number
S116 / Air / Clear (3mm/3mm) 22mm IG20.057(2)A1-DAIR (100)None0.340.450.614900001-00001
20.057(2)A1-DAIR (100)Simulated divided lite0.340.400.544900001-00002
20.057(2)A1-DAIR (100)Grids between glass0.360.400.544900002-00001
20.057(2)A1-DAIR (100)Simulated divided lite0.360.400.544900002-00002
20.057(2)TS-DAIR (100)None0.320.450.615500033-00001
20.057(2)TS-DAIR (100)Simulated divided lite0.320.400.545500033-00002
20.057(2)TS-DAIR (100)Grids between glass0.340.400.545500034-00001
20.057(2)TS-DAIR (100)Simulated divided lite0.340.400.545500034-00002
S116 / ARG90 / Clear (3mm/3mm) 22mm IG20.057(2)A1-DARG (90)None0.310.450.615200003-00001
20.057(2)A1-DARG (90)Simulated divided lite0.310.400.545200003-00002
20.057(2)A1-DARG (90)Grids between glass0.320.400.545200004-00001
20.057(2)A1-DARG (90)Simulated divided lite0.320.400.545200004-00002
20.057(2)TS-DARG (90)None0.290.450.615800035-00001
20.057(2)TS-DARG (90)Simulated divided lite0.290.400.545800035-00002
20.057(2)TS-DARG (90)Grids between glass0.300.400.545800036-00001
20.057(2)TS-DARG (90)Simulated divided lite0.300.400.545800036-00002
S116 / Air / Clear (5mm/5mm) 22mm IG20.076(2)A1-DAIR (100)None0.340.430.604700005-00001
20.076(2)A1-DAIR (100)Simulated divided lite0.340.380.534700005-00002
20.076(2)A1-DAIR (100)Grids between glass0.390.380.534700006-00001
20.076(2)A1-DAIR (100)Simulated divided lite0.390.380.534700006-00002
20.076(2)TS-DAIR (100)None0.320.430.605300037-00001
20.076(2)TS-DAIR (100)Simulated divided lite0.320.380.535300037-00002
20.076(2)TS-DAIR (100)Grids between glass0.380.380.535200038-00001
20.076(2)TS-DAIR (100)Simulated divided lite0.380.380.535200038-00002
S116 / ARG90 / Clear (5mm/5mm) 22mm IG20.076(2)A1-DARG (90)None0.310.430.605000007-00001
20.076(2)A1-DARG (90)Simulated divided lite0.310.380.535000007-00002
20.076(2)A1-DARG (90)Grids between glass0.360.380.535000008-00001
20.076(2)A1-DARG (90)Simulated divided lite0.360.380.535000008-00002
20.076(2)TS-DARG (90)None0.290.430.605600039-00001
20.076(2)TS-DARG (90)Simulated divided lite0.290.380.535600039-00002
20.076(2)TS-DARG (90)Grids between glass0.340.380.535600040-00001
20.076(2)TS-DARG (90)Simulated divided lite0.340.380.535600040-00002
Clear / Air / Clear (3mm/3mm) 22mm IG2—A1-DAIR (100)None0.460.600.634100009-00001
2—A1-DAIR (100)Simulated divided lite0.460.530.564100009-00002
2—A1-DAIR (100)Grids between glass0.470.530.564100010-00001
2—A1-DAIR (100)Simulated divided lite0.470.530.564100010-00002
2—TS-DAIR (100)None0.450.600.634400041-00001
2—TS-DAIR (100)Simulated divided lite0.450.530.564400041-00002
2—TS-DAIR (100)Grids between glass0.460.530.564400042-00001
2—TS-DAIR (100)Simulated divided lite0.460.530.564400042-00002
Clear / Air / Clear (5mm/5mm) 22mm IG2—A1-DAIR (100)None0.460.560.614000011-00001
2—A1-DAIR (100)Simulated divided lite0.460.500.544000011-00002
2—A1-DAIR (100)Grids between glass0.500.500.544000012-00001
2—A1-DAIR (100)Simulated divided lite0.500.500.544000012-00002
2—TS-DAIR (100)None0.450.560.614300043-00001
2—TS-DAIR (100)Simulated divided lite0.450.500.544300043-00002
2—TS-DAIR (100)Grids between glass0.480.500.544200044-00001
2—TS-DAIR (100)Simulated divided lite0.480.500.544200044-00002
S116 / ARG90 / S116 (3mm/3mm) 22mm IG20.057(2), 0.057(3)A1-DARG (90)None0.300.410.605200013-00001
20.057(2), 0.057(3)A1-DARG (90)Simulated divided lite0.300.370.535200013-00002
20.057(2), 0.057(3)A1-DARG (90)Grids between glass0.310.370.535200014-00001
20.057(2), 0.057(3)A1-DARG (90)Simulated divided lite0.310.370.535200014-00002
20.057(2), 0.057(3)TS-DARG (90)None0.280.410.605900045-00001
20.057(2), 0.057(3)TS-DARG (90)Simulated divided lite0.280.370.535900045-00002
20.057(2), 0.057(3)TS-DARG (90)Grids between glass0.290.370.535900046-00001
20.057(2), 0.057(3)TS-DARG (90)Simulated divided lite0.290.370.535900046-00002
S116 / ARG90 / S116 (5mm/5mm) 22mm IG20.076(2), 0.076(3)A1-DARG (90)None0.300.400.595000015-00001
20.076(2), 0.076(3)A1-DARG (90)Simulated divided lite0.300.360.525000015-00002
20.076(2), 0.076(3)A1-DARG (90)Grids between glass0.350.360.525000016-00001
20.076(2), 0.076(3)A1-DARG (90)Simulated divided lite0.350.360.525000016-00002
20.076(2), 0.076(3)TS-DARG (90)None0.280.400.595700047-00001
20.076(2), 0.076(3)TS-DARG (90)Simulated divided lite0.280.360.525700047-00002
20.076(2), 0.076(3)TS-DARG (90)Grids between glass0.330.360.525700048-00001
20.076(2), 0.076(3)TS-DARG (90)Simulated divided lite0.330.360.525700048-00002
S116 / Air / Clear (3mm/3mm) 18mm IG20.057(2)A1-DAIR (100)None0.330.450.614800017-00001
20.057(2)A1-DAIR (100)Simulated divided lite0.330.400.544800017-00002
20.057(2)A1-DAIR (100)Grids between glass0.390.400.544800018-00001
20.057(2)A1-DAIR (100)Simulated divided lite0.390.400.544800018-00002
20.057(2)TS-DAIR (100)None0.320.450.615300049-00001
20.057(2)TS-DAIR (100)Simulated divided lite0.320.400.545300049-00002
20.057(2)TS-DAIR (100)Grids between glass0.370.400.545100050-00001
20.057(2)TS-DAIR (100)Simulated divided lite0.370.400.545100050-00002
S116 / ARG90 / Clear (3mm/3mm) 18mm IG20.057(2)A1-DARG (90)None0.300.450.615100019-00001
20.057(2)A1-DARG (90)Simulated divided lite0.300.400.545100019-00002
20.057(2)A1-DARG (90)Grids between glass0.350.400.545100020-00001
20.057(2)A1-DARG (90)Simulated divided lite0.350.400.545100020-00002
20.057(2)TS-DARG (90)None0.280.450.615600051-00001
20.057(2)TS-DARG (90)Simulated divided lite0.280.400.545600051-00002
20.057(2)TS-DARG (90)Grids between glass0.330.400.545600052-00001
20.057(2)TS-DARG (90)Simulated divided lite0.330.400.545600052-00002
S116 / Air / Clear (5mm/5mm) 19mm IG20.076(2)A1-DAIR (100)None0.370.430.604500021-00001
20.076(2)A1-DAIR (100)Simulated divided lite0.370.390.534500021-00002
20.076(2)A1-DAIR (100)Grids between glass0.400.390.534500022-00001
20.076(2)A1-DAIR (100)Simulated divided lite0.400.390.534500022-00002
20.076(2)TS-DAIR (100)None0.350.430.604900053-00001
20.076(2)TS-DAIR (100)Simulated divided lite0.350.390.534900053-00002
20.076(2)TS-DAIR (100)Grids between glass0.390.390.534900054-00001
20.076(2)TS-DAIR (100)Simulated divided lite0.390.390.534900054-00002
S116 / ARG90 / Clear (5mm/5mm) 19mm IG20.076(2)A1-DARG (90)None0.320.430.604800023-00001
20.076(2)A1-DARG (90)Simulated divided lite0.320.380.534800023-00002
20.076(2)A1-DARG (90)Grids between glass0.360.380.534800024-00001
20.076(2)A1-DARG (90)Simulated divided lite0.360.380.534800024-00002
20.076(2)TS-DARG (90)None0.310.430.605300055-00001
20.076(2)TS-DARG (90)Simulated divided lite0.310.380.535300055-00002
20.076(2)TS-DARG (90)Grids between glass0.340.380.535300056-00001
20.076(2)TS-DARG (90)Simulated divided lite0.340.380.535300056-00002
Clear / Air / Clear (3mm/3mm) 18mm IG2—A1-DAIR (100)None0.460.600.634000025-00001
2—A1-DAIR (100)Simulated divided lite0.460.530.564000025-00002
2—A1-DAIR (100)Grids between glass0.500.530.564000026-00001
2—A1-DAIR (100)Simulated divided lite0.500.530.564000026-00002
2—TS-DAIR (100)None0.450.600.634300057-00001
2—TS-DAIR (100)Simulated divided lite0.450.530.564300057-00002
2—TS-DAIR (100)Grids between glass0.480.530.564100058-00001
2—TS-DAIR (100)Simulated divided lite0.480.530.564100058-00002
Clear / Air / Clear (5mm/5mm) 19mm IG2—A1-DAIR (100)None0.480.560.613900027-00001
2—A1-DAIR (100)Simulated divided lite0.480.500.543900027-00002
2—A1-DAIR (100)Grids between glass0.500.500.543900028-00001
2—A1-DAIR (100)Simulated divided lite0.500.500.543900028-00002
2—TS-DAIR (100)None0.470.560.614100059-00001
2—TS-DAIR (100)Simulated divided lite0.470.500.544100059-00002
2—TS-DAIR (100)Grids between glass0.490.500.544100060-00001
2—TS-DAIR (100)Simulated divided lite0.490.500.544100060-00002
S116 / ARG90 / S116 (3mm/3mm) 18mm IG20.057(2), 0.057(3)A1-DARG (90)None0.290.410.605100029-00001
20.057(2), 0.057(3)A1-DARG (90)Simulated divided lite0.290.370.535100029-00002
20.057(2), 0.057(3)A1-DARG (90)Grids between glass0.340.370.535100030-00001
20.057(2), 0.057(3)A1-DARG (90)Simulated divided lite0.340.370.535100030-00002
20.057(2), 0.057(3)TS-DARG (90)None0.280.410.605700061-00001
20.057(2), 0.057(3)TS-DARG (90)Simulated divided lite0.280.370.535700061-00002
20.057(2), 0.057(3)TS-DARG (90)Grids between glass0.320.370.535700062-00001
20.057(2), 0.057(3)TS-DARG (90)Simulated divided lite0.320.370.535700062-00002
S116 / ARG90 / S116 (5mm/5mm) 19mm IG20.076(2), 0.076(3)A1-DARG (90)None0.320.400.594900031-00001
20.076(2), 0.076(3)A1-DARG (90)Simulated divided lite0.320.360.524900031-00002
20.076(2), 0.076(3)A1-DARG (90)Grids between glass0.340.360.524900032-00001
20.076(2), 0.076(3)A1-DARG (90)Simulated divided lite0.340.360.524900032-00002
20.076(2), 0.076(3)TS-DARG (90)None0.300.400.595400063-00001
20.076(2), 0.076(3)TS-DARG (90)Simulated divided lite0.300.360.525400063-00002
20.076(2), 0.076(3)TS-DARG (90)Grids between glass0.330.360.525400064-00001
20.076(2), 0.076(3)TS-DARG (90)Simulated divided lite0.330.360.525400064-00002

Glass packages are listed as printed on the NFRC Certification Authorization Report.

Download the NFRC report (PDF)
82 Series · Single hungSUU-M-6Operator type VSSHExpires 11/19/2030
Glass packagePanesLow-ESpacerGas fillGridsU-factorSHGCVTCondensation ResistanceNFRC product number
S116 / Air / Clear (3mm/3mm) 22mm IG20.057(2)A1-DAIR (100)None0.340.460.634900001-00001
20.057(2)A1-DAIR (100)Simulated divided lite0.340.410.564900001-00002
20.057(2)A1-DAIR (100)Grids between glass0.360.410.564900002-00001
20.057(2)A1-DAIR (100)Simulated divided lite0.360.410.564900002-00002
20.057(2)TS-DAIR (100)None0.320.460.635500033-00001
20.057(2)TS-DAIR (100)Simulated divided lite0.320.410.565500033-00002
20.057(2)TS-DAIR (100)Grids between glass0.340.410.565500034-00001
20.057(2)TS-DAIR (100)Simulated divided lite0.340.410.565500034-00002
S116 / ARG90 / Clear (3mm/3mm) 22mm IG20.057(2)A1-DARG (90)None0.310.460.635100003-00001
20.057(2)A1-DARG (90)Simulated divided lite0.310.410.565100003-00002
20.057(2)A1-DARG (90)Grids between glass0.320.410.565100004-00001
20.057(2)A1-DARG (90)Simulated divided lite0.320.410.565100004-00002
20.057(2)TS-DARG (90)None0.280.460.635800035-00001
20.057(2)TS-DARG (90)Simulated divided lite0.280.410.565800035-00002
20.057(2)TS-DARG (90)Grids between glass0.300.410.565800036-00001
20.057(2)TS-DARG (90)Simulated divided lite0.300.410.565800036-00002
S116 / Air / Clear (5mm/5mm) 22mm IG20.076(2)A1-DAIR (100)None0.340.440.614700005-00001
20.076(2)A1-DAIR (100)Simulated divided lite0.340.400.554700005-00002
20.076(2)A1-DAIR (100)Grids between glass0.390.400.554700006-00001
20.076(2)A1-DAIR (100)Simulated divided lite0.390.400.554700006-00002
20.076(2)TS-DAIR (100)None0.320.440.615200037-00001
20.076(2)TS-DAIR (100)Simulated divided lite0.320.400.555200037-00002
20.076(2)TS-DAIR (100)Grids between glass0.370.400.555200038-00001
20.076(2)TS-DAIR (100)Simulated divided lite0.370.400.555200038-00002
S116 / ARG90 / Clear (5mm/5mm) 22mm IG20.076(2)A1-DARG (90)None0.310.440.614900007-00001
20.076(2)A1-DARG (90)Simulated divided lite0.310.400.554900007-00002
20.076(2)A1-DARG (90)Grids between glass0.350.400.554900008-00001
20.076(2)A1-DARG (90)Simulated divided lite0.350.400.554900008-00002
20.076(2)TS-DARG (90)None0.290.440.615500039-00001
20.076(2)TS-DARG (90)Simulated divided lite0.290.400.555500039-00002
20.076(2)TS-DARG (90)Grids between glass0.330.400.555500040-00001
20.076(2)TS-DARG (90)Simulated divided lite0.330.400.555500040-00002
Clear / Air / Clear (3mm/3mm) 22mm IG2—A1-DAIR (100)None0.460.610.644100009-00001
2—A1-DAIR (100)Simulated divided lite0.460.550.574100009-00002
2—A1-DAIR (100)Grids between glass0.470.550.574100010-00001
2—A1-DAIR (100)Simulated divided lite0.470.550.574100010-00002
2—TS-DAIR (100)None0.450.610.644400041-00001
2—TS-DAIR (100)Simulated divided lite0.450.550.574400041-00002
2—TS-DAIR (100)Grids between glass0.460.550.574400042-00001
2—TS-DAIR (100)Simulated divided lite0.460.550.574400042-00002
Clear / Air / Clear (5mm/5mm) 22mm IG2—A1-DAIR (100)None0.460.580.624000011-00001
2—A1-DAIR (100)Simulated divided lite0.460.520.564000011-00002
2—A1-DAIR (100)Grids between glass0.500.520.564000012-00001
2—A1-DAIR (100)Simulated divided lite0.500.520.564000012-00002
2—TS-DAIR (100)None0.450.580.624300043-00001
2—TS-DAIR (100)Simulated divided lite0.450.520.564300043-00002
2—TS-DAIR (100)Grids between glass0.480.520.564200044-00001
2—TS-DAIR (100)Simulated divided lite0.480.520.564200044-00002
S116 / ARG90 / S116 (3mm/3mm) 22mm IG20.057(2), 0.057(3)A1-DARG (90)None0.300.420.615200013-00001
20.057(2), 0.057(3)A1-DARG (90)Simulated divided lite0.300.380.555200013-00002
20.057(2), 0.057(3)A1-DARG (90)Grids between glass0.310.380.555200014-00001
20.057(2), 0.057(3)A1-DARG (90)Simulated divided lite0.310.380.555200014-00002
20.057(2), 0.057(3)TS-DARG (90)None0.280.420.615900045-00001
20.057(2), 0.057(3)TS-DARG (90)Simulated divided lite0.280.380.555900045-00002
20.057(2), 0.057(3)TS-DARG (90)Grids between glass0.290.380.555900046-00001
20.057(2), 0.057(3)TS-DARG (90)Simulated divided lite0.290.380.555900046-00002
S116 / ARG90 / S116 (5mm/5mm) 22mm IG20.076(2), 0.076(3)A1-DARG (90)None0.300.410.605000015-00001
20.076(2), 0.076(3)A1-DARG (90)Simulated divided lite0.300.370.545000015-00002
20.076(2), 0.076(3)A1-DARG (90)Grids between glass0.340.370.545000016-00001
20.076(2), 0.076(3)A1-DARG (90)Simulated divided lite0.340.370.545000016-00002
20.076(2), 0.076(3)TS-DARG (90)None0.280.410.605600047-00001
20.076(2), 0.076(3)TS-DARG (90)Simulated divided lite0.280.370.545600047-00002
20.076(2), 0.076(3)TS-DARG (90)Grids between glass0.320.370.545600048-00001
20.076(2), 0.076(3)TS-DARG (90)Simulated divided lite0.320.370.545600048-00002
S116 / Air / Clear (3mm/3mm) 18mm IG20.057(2)A1-DAIR (100)None0.330.460.634800017-00001
20.057(2)A1-DAIR (100)Simulated divided lite0.330.410.564800017-00002
20.057(2)A1-DAIR (100)Grids between glass0.380.410.564800018-00001
20.057(2)A1-DAIR (100)Simulated divided lite0.380.410.564800018-00002
20.057(2)TS-DAIR (100)None0.310.460.635300049-00001
20.057(2)TS-DAIR (100)Simulated divided lite0.310.410.565300049-00002
20.057(2)TS-DAIR (100)Grids between glass0.370.410.565200050-00001
20.057(2)TS-DAIR (100)Simulated divided lite0.370.410.565200050-00002
S116 / ARG90 / Clear (3mm/3mm) 18mm IG20.057(2)A1-DARG (90)None0.300.460.635000019-00001
20.057(2)A1-DARG (90)Simulated divided lite0.300.410.565000019-00002
20.057(2)A1-DARG (90)Grids between glass0.350.410.565000020-00001
20.057(2)A1-DARG (90)Simulated divided lite0.350.410.565000020-00002
20.057(2)TS-DARG (90)None0.280.460.635600051-00001
20.057(2)TS-DARG (90)Simulated divided lite0.280.410.565600051-00002
20.057(2)TS-DARG (90)Grids between glass0.330.410.565600052-00001
20.057(2)TS-DARG (90)Simulated divided lite0.330.410.565600052-00002
S116 / Air / Clear (5mm/5mm) 19mm IG20.076(2)A1-DAIR (100)None0.360.440.614500021-00001
20.076(2)A1-DAIR (100)Simulated divided lite0.360.400.554500021-00002
20.076(2)A1-DAIR (100)Grids between glass0.400.400.554500022-00001
20.076(2)A1-DAIR (100)Simulated divided lite0.400.400.554500022-00002
20.076(2)TS-DAIR (100)None0.350.440.614900053-00001
20.076(2)TS-DAIR (100)Simulated divided lite0.350.400.554900053-00002
20.076(2)TS-DAIR (100)Grids between glass0.380.400.554900054-00001
20.076(2)TS-DAIR (100)Simulated divided lite0.380.400.554900054-00002
S116 / ARG90 / Clear (5mm/5mm) 19mm IG20.076(2)A1-DARG (90)None0.320.440.614800023-00001
20.076(2)A1-DARG (90)Simulated divided lite0.320.400.554800023-00002
20.076(2)A1-DARG (90)Grids between glass0.350.400.554800024-00001
20.076(2)A1-DARG (90)Simulated divided lite0.350.400.554800024-00002
20.076(2)TS-DARG (90)None0.300.440.615300055-00001
20.076(2)TS-DARG (90)Simulated divided lite0.300.400.555300055-00002
20.076(2)TS-DARG (90)Grids between glass0.340.400.555300056-00001
20.076(2)TS-DARG (90)Simulated divided lite0.340.400.555300056-00002
Clear / Air / Clear (3mm/3mm) 18mm IG2—A1-DAIR (100)None0.460.610.644000025-00001
2—A1-DAIR (100)Simulated divided lite0.460.550.574000025-00002
2—A1-DAIR (100)Grids between glass0.500.550.574000026-00001
2—A1-DAIR (100)Simulated divided lite0.500.550.574000026-00002
2—TS-DAIR (100)None0.450.610.644300057-00001
2—TS-DAIR (100)Simulated divided lite0.450.550.574300057-00002
2—TS-DAIR (100)Grids between glass0.480.550.574100058-00001
2—TS-DAIR (100)Simulated divided lite0.480.550.574100058-00002
Clear / Air / Clear (5mm/5mm) 19mm IG2—A1-DAIR (100)None0.480.580.623800027-00001
2—A1-DAIR (100)Simulated divided lite0.480.520.563800027-00002
2—A1-DAIR (100)Grids between glass0.500.520.563800028-00001
2—A1-DAIR (100)Simulated divided lite0.500.520.563800028-00002
2—TS-DAIR (100)None0.460.580.624100059-00001
2—TS-DAIR (100)Simulated divided lite0.460.520.564100059-00002
2—TS-DAIR (100)Grids between glass0.490.520.564100060-00001
2—TS-DAIR (100)Simulated divided lite0.490.520.564100060-00002
S116 / ARG90 / S116 (3mm/3mm) 18mm IG20.057(2), 0.057(3)A1-DARG (90)None0.290.420.615100029-00001
20.057(2), 0.057(3)A1-DARG (90)Simulated divided lite0.290.380.555100029-00002
20.057(2), 0.057(3)A1-DARG (90)Grids between glass0.340.380.555100030-00001
20.057(2), 0.057(3)A1-DARG (90)Simulated divided lite0.340.380.555100030-00002
20.057(2), 0.057(3)TS-DARG (90)None0.270.420.615700061-00001
20.057(2), 0.057(3)TS-DARG (90)Simulated divided lite0.270.380.555700061-00002
20.057(2), 0.057(3)TS-DARG (90)Grids between glass0.320.380.555700062-00001
20.057(2), 0.057(3)TS-DARG (90)Simulated divided lite0.320.380.555700062-00002
S116 / ARG90 / S116 (5mm/5mm) 19mm IG20.076(2), 0.076(3)A1-DARG (90)None0.310.410.604900031-00001
20.076(2), 0.076(3)A1-DARG (90)Simulated divided lite0.310.370.544900031-00002
20.076(2), 0.076(3)A1-DARG (90)Grids between glass0.340.370.544900032-00001
20.076(2), 0.076(3)A1-DARG (90)Simulated divided lite0.340.370.544900032-00002
20.076(2), 0.076(3)TS-DARG (90)None0.290.410.605400063-00001
20.076(2), 0.076(3)TS-DARG (90)Simulated divided lite0.290.370.545400063-00002
20.076(2), 0.076(3)TS-DARG (90)Grids between glass0.330.370.545400064-00001
20.076(2), 0.076(3)TS-DARG (90)Simulated divided lite0.330.370.545400064-00002

Glass packages are listed as printed on the NFRC Certification Authorization Report.

Download the NFRC report (PDF)
82 Series · Single sliderSUU-M-7Operator type HSOXExpires 11/19/2030
Glass packagePanesLow-ESpacerGas fillGridsU-factorSHGCVTCondensation ResistanceNFRC product number
S116 / Air / Clear (3mm/3mm) 22mm IG20.057(2)A1-DAIR (100)None0.340.460.634900001-00001
20.057(2)A1-DAIR (100)Simulated divided lite0.340.420.574900001-00002
20.057(2)A1-DAIR (100)Grids between glass0.360.420.574900002-00001
20.057(2)A1-DAIR (100)Simulated divided lite0.360.420.574900002-00002
20.057(2)TS-DAIR (100)None0.320.460.635500033-00001
20.057(2)TS-DAIR (100)Simulated divided lite0.320.420.575500033-00002
20.057(2)TS-DAIR (100)Grids between glass0.340.420.575500034-00001
20.057(2)TS-DAIR (100)Simulated divided lite0.340.420.575500034-00002
S116 / ARG90 / Clear (3mm/3mm) 22mm IG20.057(2)A1-DARG (90)None0.310.460.635100003-00001
20.057(2)A1-DARG (90)Simulated divided lite0.310.420.575100003-00002
20.057(2)A1-DARG (90)Grids between glass0.320.420.575100004-00001
20.057(2)A1-DARG (90)Simulated divided lite0.320.420.575100004-00002
20.057(2)TS-DARG (90)None0.290.460.635800035-00001
20.057(2)TS-DARG (90)Simulated divided lite0.290.420.575800035-00002
20.057(2)TS-DARG (90)Grids between glass0.300.420.575800036-00001
20.057(2)TS-DARG (90)Simulated divided lite0.300.420.575800036-00002
S116 / Air / Clear (5mm/5mm) 22mm IG20.076(2)A1-DAIR (100)None0.340.450.624700005-00001
20.076(2)A1-DAIR (100)Simulated divided lite0.340.400.554700005-00002
20.076(2)A1-DAIR (100)Grids between glass0.400.400.554700006-00001
20.076(2)A1-DAIR (100)Simulated divided lite0.400.400.554700006-00002
20.076(2)TS-DAIR (100)None0.330.450.625300037-00001
20.076(2)TS-DAIR (100)Simulated divided lite0.330.400.555300037-00002
20.076(2)TS-DAIR (100)Grids between glass0.380.400.555200038-00001
20.076(2)TS-DAIR (100)Simulated divided lite0.380.400.555200038-00002
S116 / ARG90 / Clear (5mm/5mm) 22mm IG20.076(2)A1-DARG (90)None0.310.440.624900007-00001
20.076(2)A1-DARG (90)Simulated divided lite0.310.400.554900007-00002
20.076(2)A1-DARG (90)Grids between glass0.360.400.554900008-00001
20.076(2)A1-DARG (90)Simulated divided lite0.360.400.554900008-00002
20.076(2)TS-DARG (90)None0.290.440.625600039-00001
20.076(2)TS-DARG (90)Simulated divided lite0.290.400.555600039-00002
20.076(2)TS-DARG (90)Grids between glass0.340.400.555600040-00001
20.076(2)TS-DARG (90)Simulated divided lite0.340.400.555600040-00002
Clear / Air / Clear (3mm/3mm) 22mm IG2—A1-DAIR (100)None0.470.620.654000009-00001
2—A1-DAIR (100)Simulated divided lite0.470.560.584000009-00002
2—A1-DAIR (100)Grids between glass0.480.560.584000010-00001
2—A1-DAIR (100)Simulated divided lite0.480.560.584000010-00002
2—TS-DAIR (100)None0.450.620.654400041-00001
2—TS-DAIR (100)Simulated divided lite0.450.560.584400041-00002
2—TS-DAIR (100)Grids between glass0.460.560.584400042-00001
2—TS-DAIR (100)Simulated divided lite0.460.560.584400042-00002
Clear / Air / Clear (5mm/5mm) 22mm IG2—A1-DAIR (100)None0.470.580.634000011-00001
2—A1-DAIR (100)Simulated divided lite0.470.520.564000011-00002
2—A1-DAIR (100)Grids between glass0.500.520.564000012-00001
2—A1-DAIR (100)Simulated divided lite0.500.520.564000012-00002
2—TS-DAIR (100)None0.450.580.634300043-00001
2—TS-DAIR (100)Simulated divided lite0.450.520.564300043-00002
2—TS-DAIR (100)Grids between glass0.490.520.564200044-00001
2—TS-DAIR (100)Simulated divided lite0.490.520.564200044-00002
S116 / ARG90 / S116 (3mm/3mm) 22mm IG20.057(2), 0.057(3)A1-DARG (90)None0.300.430.625200013-00001
20.057(2), 0.057(3)A1-DARG (90)Simulated divided lite0.300.380.555200013-00002
20.057(2), 0.057(3)A1-DARG (90)Grids between glass0.310.380.555200014-00001
20.057(2), 0.057(3)A1-DARG (90)Simulated divided lite0.310.380.555200014-00002
20.057(2), 0.057(3)TS-DARG (90)None0.280.430.625900045-00001
20.057(2), 0.057(3)TS-DARG (90)Simulated divided lite0.280.380.555900045-00002
20.057(2), 0.057(3)TS-DARG (90)Grids between glass0.290.380.555900046-00001
20.057(2), 0.057(3)TS-DARG (90)Simulated divided lite0.290.380.555900046-00002
S116 / ARG90 / S116 (5mm/5mm) 22mm IG20.076(2), 0.076(3)A1-DARG (90)None0.300.410.615000015-00001
20.076(2), 0.076(3)A1-DARG (90)Simulated divided lite0.300.370.545000015-00002
20.076(2), 0.076(3)A1-DARG (90)Grids between glass0.350.370.545000016-00001
20.076(2), 0.076(3)A1-DARG (90)Simulated divided lite0.350.370.545000016-00002
20.076(2), 0.076(3)TS-DARG (90)None0.280.410.615700047-00001
20.076(2), 0.076(3)TS-DARG (90)Simulated divided lite0.280.370.545700047-00002
20.076(2), 0.076(3)TS-DARG (90)Grids between glass0.330.370.545700048-00001
20.076(2), 0.076(3)TS-DARG (90)Simulated divided lite0.330.370.545700048-00002
S116 / Air / Clear (3mm/3mm) 18mm IG20.057(2)A1-DAIR (100)None0.340.470.634800017-00001
20.057(2)A1-DAIR (100)Simulated divided lite0.340.420.574800017-00002
20.057(2)A1-DAIR (100)Grids between glass0.390.420.574800018-00001
20.057(2)A1-DAIR (100)Simulated divided lite0.390.420.574800018-00002
20.057(2)TS-DAIR (100)None0.320.470.635300049-00001
20.057(2)TS-DAIR (100)Simulated divided lite0.320.420.575300049-00002
20.057(2)TS-DAIR (100)Grids between glass0.370.420.575200050-00001
20.057(2)TS-DAIR (100)Simulated divided lite0.370.420.575200050-00002
S116 / ARG90 / Clear (3mm/3mm) 18mm IG20.057(2)A1-DARG (90)None0.300.460.635000019-00001
20.057(2)A1-DARG (90)Simulated divided lite0.300.420.575000019-00002
20.057(2)A1-DARG (90)Grids between glass0.350.420.575000020-00001
20.057(2)A1-DARG (90)Simulated divided lite0.350.420.575000020-00002
20.057(2)TS-DARG (90)None0.280.460.635700051-00001
20.057(2)TS-DARG (90)Simulated divided lite0.280.420.575700051-00002
20.057(2)TS-DARG (90)Grids between glass0.330.420.575600052-00001
20.057(2)TS-DARG (90)Simulated divided lite0.330.420.575600052-00002
S116 / Air / Clear (5mm/5mm) 19mm IG20.076(2)A1-DAIR (100)None0.370.450.624600021-00001
20.076(2)A1-DAIR (100)Simulated divided lite0.370.400.554600021-00002
20.076(2)A1-DAIR (100)Grids between glass0.400.400.554600022-00001
20.076(2)A1-DAIR (100)Simulated divided lite0.400.400.554600022-00002
20.076(2)TS-DAIR (100)None0.350.450.625000053-00001
20.076(2)TS-DAIR (100)Simulated divided lite0.350.400.555000053-00002
20.076(2)TS-DAIR (100)Grids between glass0.390.400.555000054-00001
20.076(2)TS-DAIR (100)Simulated divided lite0.390.400.555000054-00002
S116 / ARG90 / Clear (5mm/5mm) 19mm IG20.076(2)A1-DARG (90)None0.320.450.624900023-00001
20.076(2)A1-DARG (90)Simulated divided lite0.320.400.554900023-00002
20.076(2)A1-DARG (90)Grids between glass0.360.400.554900024-00001
20.076(2)A1-DARG (90)Simulated divided lite0.360.400.554900024-00002
20.076(2)TS-DARG (90)None0.310.450.625400055-00001
20.076(2)TS-DARG (90)Simulated divided lite0.310.400.555400055-00002
20.076(2)TS-DARG (90)Grids between glass0.340.400.555400056-00001
20.076(2)TS-DARG (90)Simulated divided lite0.340.400.555400056-00002
Clear / Air / Clear (3mm/3mm) 18mm IG2—A1-DAIR (100)None0.470.620.654000025-00001
2—A1-DAIR (100)Simulated divided lite0.470.560.584000025-00002
2—A1-DAIR (100)Grids between glass0.500.560.584000026-00001
2—A1-DAIR (100)Simulated divided lite0.500.560.584000026-00002
2—TS-DAIR (100)None0.460.620.654300057-00001
2—TS-DAIR (100)Simulated divided lite0.460.560.584300057-00002
2—TS-DAIR (100)Grids between glass0.490.560.584100058-00001
2—TS-DAIR (100)Simulated divided lite0.490.560.584100058-00002
Clear / Air / Clear (5mm/5mm) 19mm IG2—A1-DAIR (100)None0.480.580.633900027-00001
2—A1-DAIR (100)Simulated divided lite0.480.520.563900027-00002
2—A1-DAIR (100)Grids between glass0.500.520.563900028-00001
2—A1-DAIR (100)Simulated divided lite0.500.520.563900028-00002
2—TS-DAIR (100)None0.470.580.634200059-00001
2—TS-DAIR (100)Simulated divided lite0.470.520.564200059-00002
2—TS-DAIR (100)Grids between glass0.490.520.564200060-00001
2—TS-DAIR (100)Simulated divided lite0.490.520.564200060-00002
S116 / ARG90 / S116 (3mm/3mm) 18mm IG20.057(2), 0.057(3)A1-DARG (90)None0.290.430.625100029-00001
20.057(2), 0.057(3)A1-DARG (90)Simulated divided lite0.290.380.555100029-00002
20.057(2), 0.057(3)A1-DARG (90)Grids between glass0.340.380.555100030-00001
20.057(2), 0.057(3)A1-DARG (90)Simulated divided lite0.340.380.555100030-00002
20.057(2), 0.057(3)TS-DARG (90)None0.270.430.625700061-00001
20.057(2), 0.057(3)TS-DARG (90)Simulated divided lite0.270.380.555700061-00002
20.057(2), 0.057(3)TS-DARG (90)Grids between glass0.320.380.555700062-00001
20.057(2), 0.057(3)TS-DARG (90)Simulated divided lite0.320.380.555700062-00002
S116 / ARG90 / S116 (5mm/5mm) 19mm IG20.076(2), 0.076(3)A1-DARG (90)None0.310.410.615000031-00001
20.076(2), 0.076(3)A1-DARG (90)Simulated divided lite0.310.370.545000031-00002
20.076(2), 0.076(3)A1-DARG (90)Grids between glass0.350.370.545000032-00001
20.076(2), 0.076(3)A1-DARG (90)Simulated divided lite0.350.370.545000032-00002
20.076(2), 0.076(3)TS-DARG (90)None0.300.410.615500063-00001
20.076(2), 0.076(3)TS-DARG (90)Simulated divided lite0.300.370.545500063-00002
20.076(2), 0.076(3)TS-DARG (90)Grids between glass0.330.370.545500064-00001
20.076(2), 0.076(3)TS-DARG (90)Simulated divided lite0.330.370.545500064-00002

Glass packages are listed as printed on the NFRC Certification Authorization Report.

Download the NFRC report (PDF)
82 Series · Double sliderSUU-M-8Operator type HSXXExpires 11/18/2030
Glass packagePanesLow-ESpacerGas fillGridsU-factorSHGCVTCondensation ResistanceNFRC product number
S116 / Air / Clear (3mm/3mm) 22mm IG20.057(2)A1-DAIR (100)None0.350.460.624900001-00001
20.057(2)A1-DAIR (100)Simulated divided lite0.350.410.564900001-00002
20.057(2)A1-DAIR (100)Grids between glass0.370.410.564900002-00001
20.057(2)A1-DAIR (100)Simulated divided lite0.370.410.564900002-00002
20.057(2)TS-DAIR (100)None0.330.460.625500033-00001
20.057(2)TS-DAIR (100)Simulated divided lite0.330.410.565500033-00002
20.057(2)TS-DAIR (100)Grids between glass0.350.410.565500034-00001
20.057(2)TS-DAIR (100)Simulated divided lite0.350.410.565500034-00002
S116 / ARG90 / Clear (3mm/3mm) 22mm IG20.057(2)A1-DARG (90)None0.320.460.625100003-00001
20.057(2)A1-DARG (90)Simulated divided lite0.320.410.565100003-00002
20.057(2)A1-DARG (90)Grids between glass0.330.410.565100004-00001
20.057(2)A1-DARG (90)Simulated divided lite0.330.410.565100004-00002
20.057(2)TS-DARG (90)None0.290.460.625800035-00001
20.057(2)TS-DARG (90)Simulated divided lite0.290.410.565800035-00002
20.057(2)TS-DARG (90)Grids between glass0.310.410.565800036-00001
20.057(2)TS-DARG (90)Simulated divided lite0.310.410.565800036-00002
S116 / Air / Clear (5mm/5mm) 22mm IG20.076(2)A1-DAIR (100)None0.350.440.614700005-00001
20.076(2)A1-DAIR (100)Simulated divided lite0.350.390.544700005-00002
20.076(2)A1-DAIR (100)Grids between glass0.400.390.544700006-00001
20.076(2)A1-DAIR (100)Simulated divided lite0.400.390.544700006-00002
20.076(2)TS-DAIR (100)None0.330.440.615300037-00001
20.076(2)TS-DAIR (100)Simulated divided lite0.330.390.545300037-00002
20.076(2)TS-DAIR (100)Grids between glass0.380.390.545200038-00001
20.076(2)TS-DAIR (100)Simulated divided lite0.380.390.545200038-00002
S116 / ARG90 / Clear (5mm/5mm) 22mm IG20.076(2)A1-DARG (90)None0.320.440.615000007-00001
20.076(2)A1-DARG (90)Simulated divided lite0.320.390.545000007-00002
20.076(2)A1-DARG (90)Grids between glass0.360.390.544900008-00001
20.076(2)A1-DARG (90)Simulated divided lite0.360.390.544900008-00002
20.076(2)TS-DARG (90)None0.300.440.615600039-00001
20.076(2)TS-DARG (90)Simulated divided lite0.300.390.545600039-00002
20.076(2)TS-DARG (90)Grids between glass0.340.390.545600040-00001
20.076(2)TS-DARG (90)Simulated divided lite0.340.390.545600040-00002
Clear / Air / Clear (3mm/3mm) 22mm IG2—A1-DAIR (100)None0.470.610.644000009-00001
2—A1-DAIR (100)Simulated divided lite0.470.550.574000009-00002
2—A1-DAIR (100)Grids between glass0.480.550.574000010-00001
2—A1-DAIR (100)Simulated divided lite0.480.550.574000010-00002
2—TS-DAIR (100)None0.460.610.644400041-00001
2—TS-DAIR (100)Simulated divided lite0.460.550.574400041-00002
2—TS-DAIR (100)Grids between glass0.470.550.574400042-00001
2—TS-DAIR (100)Simulated divided lite0.470.550.574400042-00002
Clear / Air / Clear (5mm/5mm) 22mm IG2—A1-DAIR (100)None0.470.570.624000011-00001
2—A1-DAIR (100)Simulated divided lite0.470.510.554000011-00002
2—A1-DAIR (100)Grids between glass0.510.510.554000012-00001
2—A1-DAIR (100)Simulated divided lite0.510.510.554000012-00002
2—TS-DAIR (100)None0.460.570.624300043-00001
2—TS-DAIR (100)Simulated divided lite0.460.510.554300043-00002
2—TS-DAIR (100)Grids between glass0.490.510.554200044-00001
2—TS-DAIR (100)Simulated divided lite0.490.510.554200044-00002
S116 / ARG90 / S116 (3mm/3mm) 22mm IG20.057(2), 0.057(3)A1-DARG (90)None0.310.420.615200013-00001
20.057(2), 0.057(3)A1-DARG (90)Simulated divided lite0.310.380.545200013-00002
20.057(2), 0.057(3)A1-DARG (90)Grids between glass0.320.380.545200014-00001
20.057(2), 0.057(3)A1-DARG (90)Simulated divided lite0.320.380.545200014-00002
20.057(2), 0.057(3)TS-DARG (90)None0.290.420.616000045-00001
20.057(2), 0.057(3)TS-DARG (90)Simulated divided lite0.290.380.546000045-00002
20.057(2), 0.057(3)TS-DARG (90)Grids between glass0.300.380.546000046-00001
20.057(2), 0.057(3)TS-DARG (90)Simulated divided lite0.300.380.546000046-00002
S116 / ARG90 / S116 (5mm/5mm) 22mm IG20.076(2), 0.076(3)A1-DARG (90)None0.310.410.605000015-00001
20.076(2), 0.076(3)A1-DARG (90)Simulated divided lite0.310.370.535000015-00002
20.076(2), 0.076(3)A1-DARG (90)Grids between glass0.350.370.535000016-00001
20.076(2), 0.076(3)A1-DARG (90)Simulated divided lite0.350.370.535000016-00002
20.076(2), 0.076(3)TS-DARG (90)None0.290.410.605700047-00001
20.076(2), 0.076(3)TS-DARG (90)Simulated divided lite0.290.370.535700047-00002
20.076(2), 0.076(3)TS-DARG (90)Grids between glass0.330.370.535700048-00001
20.076(2), 0.076(3)TS-DARG (90)Simulated divided lite0.330.370.535700048-00002
S116 / Air / Clear (3mm/3mm) 18mm IG20.057(2)A1-DAIR (100)None0.340.460.624800017-00001
20.057(2)A1-DAIR (100)Simulated divided lite0.340.410.564800017-00002
20.057(2)A1-DAIR (100)Grids between glass0.390.410.564800018-00001
20.057(2)A1-DAIR (100)Simulated divided lite0.390.410.564800018-00002
20.057(2)TS-DAIR (100)None0.320.460.625400049-00001
20.057(2)TS-DAIR (100)Simulated divided lite0.320.410.565400049-00002
20.057(2)TS-DAIR (100)Grids between glass0.380.410.565100050-00001
20.057(2)TS-DAIR (100)Simulated divided lite0.380.410.565100050-00002
S116 / ARG90 / Clear (3mm/3mm) 18mm IG20.057(2)A1-DARG (90)None0.310.460.625000019-00001
20.057(2)A1-DARG (90)Simulated divided lite0.310.410.565000019-00002
20.057(2)A1-DARG (90)Grids between glass0.360.410.565000020-00001
20.057(2)A1-DARG (90)Simulated divided lite0.360.410.565000020-00002
20.057(2)TS-DARG (90)None0.290.460.625700051-00001
20.057(2)TS-DARG (90)Simulated divided lite0.290.410.565700051-00002
20.057(2)TS-DARG (90)Grids between glass0.340.410.565600052-00001
20.057(2)TS-DARG (90)Simulated divided lite0.340.410.565600052-00002
S116 / Air / Clear (5mm/5mm) 19mm IG20.076(2)A1-DAIR (100)None0.370.440.614500021-00001
20.076(2)A1-DAIR (100)Simulated divided lite0.370.390.544500021-00002
20.076(2)A1-DAIR (100)Grids between glass0.410.390.544500022-00001
20.076(2)A1-DAIR (100)Simulated divided lite0.410.390.544500022-00002
20.076(2)TS-DAIR (100)None0.360.440.615000053-00001
20.076(2)TS-DAIR (100)Simulated divided lite0.360.390.545000053-00002
20.076(2)TS-DAIR (100)Grids between glass0.390.390.545000054-00001
20.076(2)TS-DAIR (100)Simulated divided lite0.390.390.545000054-00002
S116 / ARG90 / Clear (5mm/5mm) 19mm IG20.076(2)A1-DARG (90)None0.330.440.614800023-00001
20.076(2)A1-DARG (90)Simulated divided lite0.330.390.544800023-00002
20.076(2)A1-DARG (90)Grids between glass0.360.390.544800024-00001
20.076(2)A1-DARG (90)Simulated divided lite0.360.390.544800024-00002
20.076(2)TS-DARG (90)None0.310.440.615300055-00001
20.076(2)TS-DARG (90)Simulated divided lite0.310.390.545300055-00002
20.076(2)TS-DARG (90)Grids between glass0.350.390.545300056-00001
20.076(2)TS-DARG (90)Simulated divided lite0.350.390.545300056-00002
Clear / Air / Clear (3mm/3mm) 18mm IG2—A1-DAIR (100)None0.470.610.644000025-00001
2—A1-DAIR (100)Simulated divided lite0.470.550.574000025-00002
2—A1-DAIR (100)Grids between glass0.510.550.574000026-00001
2—A1-DAIR (100)Simulated divided lite0.510.550.574000026-00002
2—TS-DAIR (100)None0.460.610.644300057-00001
2—TS-DAIR (100)Simulated divided lite0.460.550.574300057-00002
2—TS-DAIR (100)Grids between glass0.490.550.574100058-00001
2—TS-DAIR (100)Simulated divided lite0.490.550.574100058-00002
Clear / Air / Clear (5mm/5mm) 19mm IG2—A1-DAIR (100)None0.490.570.623800027-00001
2—A1-DAIR (100)Simulated divided lite0.490.510.553800027-00002
2—A1-DAIR (100)Grids between glass0.510.510.553800028-00001
2—A1-DAIR (100)Simulated divided lite0.510.510.553800028-00002
2—TS-DAIR (100)None0.480.570.624100059-00001
2—TS-DAIR (100)Simulated divided lite0.480.510.554100059-00002
2—TS-DAIR (100)Grids between glass0.500.510.554100060-00001
2—TS-DAIR (100)Simulated divided lite0.500.510.554100060-00002
S116 / ARG90 / S116 (3mm/3mm) 18mm IG20.057(2), 0.057(3)A1-DARG (90)None0.300.420.615100029-00001
20.057(2), 0.057(3)A1-DARG (90)Simulated divided lite0.300.380.545100029-00002
20.057(2), 0.057(3)A1-DARG (90)Grids between glass0.350.380.545100030-00001
20.057(2), 0.057(3)A1-DARG (90)Simulated divided lite0.350.380.545100030-00002
20.057(2), 0.057(3)TS-DARG (90)None0.280.420.615800061-00001
20.057(2), 0.057(3)TS-DARG (90)Simulated divided lite0.280.380.545800061-00002
20.057(2), 0.057(3)TS-DARG (90)Grids between glass0.330.380.545700062-00001
20.057(2), 0.057(3)TS-DARG (90)Simulated divided lite0.330.380.545700062-00002
S116 / ARG90 / S116 (5mm/5mm) 19mm IG20.076(2), 0.076(3)A1-DARG (90)None0.320.410.604900031-00001
20.076(2), 0.076(3)A1-DARG (90)Simulated divided lite0.320.370.534900031-00002
20.076(2), 0.076(3)A1-DARG (90)Grids between glass0.350.370.534900032-00001
20.076(2), 0.076(3)A1-DARG (90)Simulated divided lite0.350.370.534900032-00002
20.076(2), 0.076(3)TS-DARG (90)None0.300.410.605400063-00001
20.076(2), 0.076(3)TS-DARG (90)Simulated divided lite0.300.370.535400063-00002
20.076(2), 0.076(3)TS-DARG (90)Grids between glass0.340.370.535400064-00001
20.076(2), 0.076(3)TS-DARG (90)Simulated divided lite0.340.370.535400064-00002

Glass packages are listed as printed on the NFRC Certification Authorization Report.

Download the NFRC report (PDF)

Ratings are certified at the NFRC standard size for each operator type. Air Leakage appears where a report certifies it. Grids between glass and simulated divided lites are rated separately from the no-grid line.

Documents

Documents

Current documents for this Collection. Warranty claims go through your selling dealer.

For builders and architects

Specify the Lucera Collection. Your dealer handles the rest.

Your SourcePoint dealer quotes the Lucera Collection alongside the rest of the range: six materials, one brand, one warranty, one call. Confirms size, operation, and glass package, and delivers the complete unit to the job.

(888) 821-DOOR
Spec sheets and resources Warranty and care Our company story
